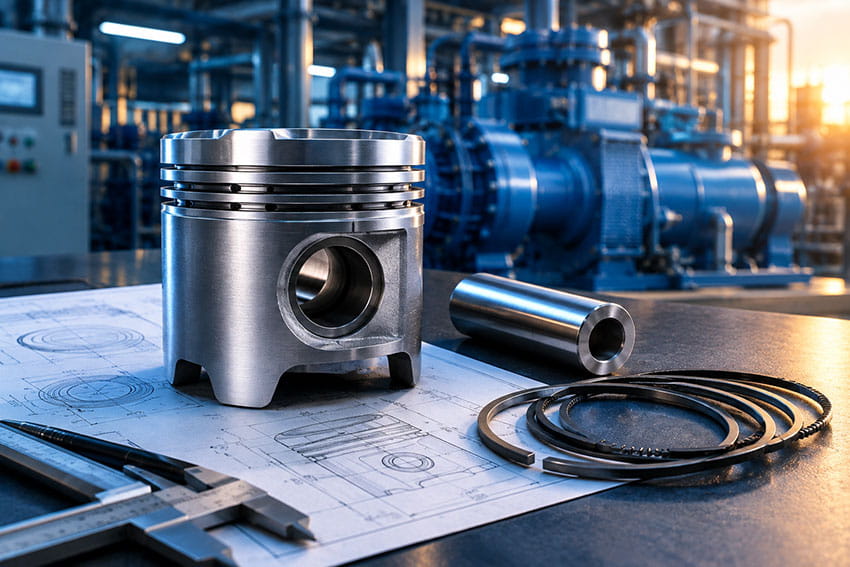

پیستون کمپرسور چیست؟

پیستون کمپرسور قطعه‌ای متحرک است که در داخل سیلندر کمپرسور رفت و برگشتی حرکت می‌کند. این حرکت توسط میل‌لنگ، شاتون و مجموعه مکانیکی کمپرسور ایجاد می‌شود.

پیستون با حرکت درون سیلندر، حجم گاز را کاهش داده و باعث افزایش فشار آن می‌شود. در یک سیکل کاری معمول، ابتدا گاز از طریق ساکشن ولو وارد سیلندر می‌شود. سپس با حرکت پیستون، گاز متراکم شده و در فشار مناسب از طریق دیسشارژ ولو از سیلندر خارج می‌شود.

به صورت ساده می‌توان فرآیند را این‌گونه بیان کرد:

مکش گاز → ورود به سیلندر → حرکت پیستون → تراکم گاز → تخلیه گاز فشرده‌شده

بنابراین پیستون را می‌توان یکی از اجزای اصلی فرآیند تراکم در کمپرسورهای رفت و برگشتی دانست.

پیستون کمپرسور چگونه کار می‌کند؟

عملکرد پیستون کمپرسور بر پایه حرکت رفت و برگشتی در داخل سیلندر است.

مرحله اول؛ مکش

با حرکت پیستون در جهت افزایش حجم محفظه تراکم، فشار داخل سیلندر کاهش پیدا می‌کند. در نتیجه، ساکشن ولو باز شده و گاز وارد سیلندر می‌شود.

مرحله دوم؛ تراکم

پس از ورود گاز، ساکشن ولو بسته می‌شود و پیستون در جهت مخالف حرکت می‌کند. کاهش حجم محفظه باعث افزایش فشار گاز می‌شود.

مرحله سوم؛ تخلیه

وقتی فشار گاز داخل سیلندر به فشار لازم برای تخلیه برسد، دیسشارژ ولو باز شده و گاز متراکم‌شده وارد خط خروجی می‌شود.

مرحله چهارم؛ بازگشت پیستون

پس از تخلیه گاز، پیستون دوباره به سمت مرحله مکش حرکت می‌کند و سیکل بعدی آغاز می‌شود.

تکرار این سیکل با سرعت بالا، امکان فشرده‌سازی مداوم گاز را فراهم می‌کند.

اجزای مرتبط با پیستون کمپرسور

پیستون به تنهایی عمل نمی‌کند و با مجموعه‌ای از قطعات مکانیکی در ارتباط است. مهم‌ترین اجزای مرتبط با آن عبارت‌اند از:

• سیلندر
• پیستون
• رینگ پیستون
• راد یا میله پیستون
• شاتون
• میل‌لنگ
• ساکشن ولو
• دیسشارژ ولو
• رینگ‌های آب‌بندی
• رینگ‌های راهنما یا Guide Ring

هماهنگی دقیق این اجزا برای عملکرد صحیح کمپرسور ضروری است.

انواع پیستون کمپرسور

پیستون‌های مورد استفاده در کمپرسورهای فرآیندی بر اساس طراحی، ابعاد، متریال و کاربرد می‌توانند تفاوت‌های زیادی داشته باشند.

پیستون یک‌طرفه

در برخی طراحی‌ها، پیستون تنها یک فضای تراکم را در یک سمت خود ایجاد می‌کند. این نوع طراحی در برخی کمپرسورهای صنعتی مورد استفاده قرار می‌گیرد.

پیستون دوطرفه

در کمپرسورهای Double-Acting، تراکم گاز می‌تواند در دو طرف پیستون انجام شود. این طراحی امکان دستیابی به ظرفیت بالاتر را در یک ساختار فشرده فراهم می‌کند.

پیستون‌های سبک‌وزن

کاهش جرم قطعات متحرک می‌تواند در برخی طراحی‌ها به کاهش نیروهای اینرسی و بهبود عملکرد مکانیکی کمک کند. البته کاهش وزن نباید موجب کاهش استحکام یا قابلیت اطمینان پیستون شود.

پیستون‌های چندمرحله‌ای

در کمپرسورهای چندمرحله‌ای، پیستون‌های مراحل مختلف می‌توانند از نظر ابعاد، طراحی و شرایط کاری با یکدیگر متفاوت باشند.

متریال پیستون کمپرسور

انتخاب جنس پیستون یکی از مهم‌ترین مراحل طراحی و ساخت آن است.

پیستون باید در برابر عواملی مانند:

• فشار بالا
• دمای کاری
• سایش
• نیروهای مکانیکی
• خستگی
• خوردگی
• اصطکاک
• تغییرات حرارتی

مقاومت مناسبی داشته باشد.

انتخاب متریال به شرایط واقعی کمپرسور و گاز فرآیندی بستگی دارد و نمی‌توان یک جنس مشخص را برای تمام کمپرسورها مناسب دانست.

در طراحی صنعتی ممکن است از آلیاژهای مختلف فولادی، چدن‌های مهندسی‌شده یا آلیاژهای سبک‌تر استفاده شود. انتخاب نهایی باید بر اساس محاسبات مهندسی، شرایط فرآیندی و الزامات سازنده کمپرسور انجام شود.

رینگ پیستون کمپرسور چیست؟

رینگ پیستون یکی از قطعات مهم مجموعه پیستون است که برای کنترل آب‌بندی بین پیستون و جداره سیلندر استفاده می‌شود.

وجود فاصله مناسب بین پیستون و سیلندر برای حرکت آزادانه ضروری است، اما این فاصله نباید باعث ایجاد نشتی بیش از حد گاز شود.

رینگ‌ها با ایجاد یک سطح آب‌بندی مناسب، به کاهش عبور گاز از اطراف پیستون کمک می‌کنند.

خرابی یا سایش رینگ پیستون می‌تواند موجب:

• کاهش راندمان تراکم
• افزایش Blow-by
• افزایش مصرف روغن در برخی طراحی‌ها
• افزایش دمای کاری
• کاهش ظرفیت کمپرسور

شود.

به همین دلیل وضعیت رینگ‌های پیستون باید در برنامه‌های بازرسی و تعمیرات کمپرسور مورد توجه قرار گیرد.

عوامل مؤثر بر عملکرد پیستون کمپرسور

عملکرد پیستون به عوامل مختلفی وابسته است. مهم‌ترین آنها عبارت‌اند از:

طراحی هندسی

قطر، طول، شکل و ساختار پیستون باید متناسب با طراحی سیلندر و شرایط کاری کمپرسور باشد.

تلرانس‌های ابعادی

تلرانس بیش از حد یا کمتر از مقدار طراحی‌شده می‌تواند بر عملکرد پیستون و آب‌بندی سیستم تأثیر بگذارد.

جنس قطعه

متریال باید متناسب با فشار، دما، سرعت و شرایط گاز انتخاب شود.

روانکاری

در کمپرسورهای روغنی، روانکاری مناسب می‌تواند نقش مهمی در کاهش اصطکاک و سایش داشته باشد.

سرعت کمپرسور

افزایش سرعت باعث افزایش تعداد سیکل‌های کاری پیستون در واحد زمان می‌شود و در نتیجه، نیروهای دینامیکی و حرارتی نیز اهمیت بیشتری پیدا می‌کنند.

شرایط گاز

نوع گاز، دما، فشار، چگالی و خواص شیمیایی آن می‌تواند در انتخاب طراحی و متریال پیستون مؤثر باشد.

علائم خرابی پیستون کمپرسور

خرابی پیستون همیشه به شکل شکستگی آشکار ظاهر نمی‌شود. برخی از علائم می‌توانند نشان‌دهنده وجود مشکل در پیستون یا مجموعه مرتبط با آن باشند.

مهم‌ترین نشانه‌ها عبارت‌اند از:

• کاهش ظرفیت کمپرسور
• افزایش دمای کاری
• افزایش مصرف انرژی
• ایجاد صدای غیرعادی
• لرزش بیش از حد
• کاهش فشار خروجی
• افزایش نشتی گاز
• سایش غیرطبیعی رینگ‌ها
• آسیب‌دیدگی سطح پیستون
• افزایش مصرف روغن در کمپرسورهای روغنی

البته این علائم می‌توانند دلایل دیگری نیز داشته باشند و برای تشخیص دقیق، بررسی کامل کمپرسور ضروری است.

دلایل خرابی پیستون کمپرسور

عوامل متعددی می‌توانند باعث خرابی یا کاهش عمر پیستون شوند.

سایش بیش از حد

تماس نامناسب بین پیستون، رینگ و سیلندر می‌تواند باعث افزایش سایش شود.

روانکاری نامناسب

کمبود روانکاری یا انتخاب نامناسب روغن می‌تواند اصطکاک و دمای قطعات را افزایش دهد.

افزایش دمای کاری

دمای بالا می‌تواند خواص مکانیکی قطعات را تحت تأثیر قرار داده و موجب افزایش سایش شود.

طراحی یا انتخاب نامناسب

اگر پیستون متناسب با شرایط کمپرسور انتخاب نشده باشد، ممکن است تحت تنش‌های بیش از حد قرار گیرد.

آلودگی

وجود ذرات جامد در گاز یا سیستم می‌تواند باعث آسیب به سطوح پیستون، رینگ و سیلندر شود.

نصب نادرست

مونتاژ نامناسب یا عدم رعایت تلرانس‌ها می‌تواند باعث ایجاد تماس غیرطبیعی و خرابی زودهنگام شود.

نقش پیستون در راندمان کمپرسور

پیستون یکی از اجزایی است که مستقیماً در فرآیند تراکم مشارکت دارد. بنابراین وضعیت آن می‌تواند روی عملکرد کلی کمپرسور تأثیر بگذارد.

پیستون سالم و مناسب باید بتواند با کمترین اصطکاک و نشتی ممکن، فرآیند تراکم را انجام دهد.

اگر رینگ‌ها دچار سایش شده باشند یا بین پیستون و سیلندر شرایط مناسبی وجود نداشته باشد، بخشی از گاز می‌تواند از ناحیه آب‌بندی عبور کند. این موضوع ممکن است باعث کاهش راندمان حجمی کمپرسور شود.

به همین دلیل، بررسی وضعیت پیستون و رینگ‌ها یکی از بخش‌های مهم تعمیرات اساسی کمپرسورهای رفت و برگشتی است.

پیستون کمپرسور رفت و برگشتی

در کمپرسورهای رفت و برگشتی، پیستون در داخل سیلندر حرکت خطی دارد. این حرکت از طریق مکانیزم میل‌لنگ و شاتون ایجاد می‌شود.

این نوع کمپرسورها برای فشرده‌سازی گاز در فشارهای مختلف و کاربردهای صنعتی گسترده مورد استفاده قرار می‌گیرند.

در کمپرسورهای بزرگ صنعتی، طراحی پیستون باید با دقت زیادی انجام شود؛ زیرا قطعه تحت تأثیر همزمان نیروهای مکانیکی، حرارتی و فشار گاز قرار دارد.

در این تجهیزات، کوچک‌ترین تغییر در شرایط کاری می‌تواند بر عمر قطعات و قابلیت اطمینان کمپرسور تأثیر بگذارد.

چگونه پیستون کمپرسور مناسب انتخاب کنیم؟

برای انتخاب یا ساخت پیستون مناسب، بررسی مشخصات کمپرسور ضروری است.

اطلاعات مهم شامل موارد زیر است:

1. مدل و سازنده کمپرسور
2. مدل سیلندر
3. قطر سیلندر
4. کورس پیستون
5. سرعت کمپرسور
6. فشار مکش
7. فشار تخلیه
8. دمای کاری
9. نوع و ترکیب گاز
10. نوع سیستم روانکاری
11. جنس پیستون فعلی
12. مشخصات رینگ‌ها
13. شرایط کاری و سابقه خرابی

این اطلاعات به مهندسین کمک می‌کند تا طراحی و متریال مناسب برای پیستون انتخاب شود.

ساخت پیستون کمپرسور صنعتی

ساخت پیستون کمپرسور صنعتی نیازمند دقت بالا در طراحی و ماشین‌کاری است.

در این فرآیند، عواملی مانند:

• دقت ابعادی
• تلرانس‌های هندسی
• کیفیت سطح
• هم‌محوری
• بالانس قطعه
• انتخاب متریال
• عملیات حرارتی
• مقاومت سایشی
• کنترل کیفیت نهایی

باید مورد توجه قرار گیرند.

در کمپرسورهای صنعتی، پیستون معمولاً به صورت قطعه‌ای مهندسی‌شده و متناسب با مدل مشخص کمپرسور تولید می‌شود. به همین دلیل ساخت آن بر اساس نقشه، نمونه موجود یا اطلاعات فنی تجهیز انجام می‌شود.

مهندسی معکوس پیستون کمپرسور

در شرایطی که نقشه اصلی قطعه در دسترس نباشد، مهندسی معکوس پیستون کمپرسور می‌تواند یکی از راهکارهای تأمین قطعه باشد.

در این فرآیند، قطعه موجود از نظر:

• ابعاد
• هندسه
• جنس
• تلرانس‌ها
• ساختار
• شرایط سطحی
• نحوه اتصال به مجموعه

بررسی می‌شود.

پس از جمع‌آوری اطلاعات، مدل مهندسی و مشخصات ساخت قطعه تهیه شده و فرآیند تولید انجام می‌شود.

این روش به‌خصوص برای کمپرسورهای قدیمی یا تجهیزاتی که قطعات یدکی آنها به‌راحتی در دسترس نیست، اهمیت زیادی دارد.

چرا کیفیت ساخت پیستون کمپرسور اهمیت دارد؟

پیستون در طول عمر کمپرسور تحت تعداد بسیار زیادی سیکل رفت و برگشتی قرار می‌گیرد. بنابراین کوچک‌ترین ضعف در طراحی یا ساخت می‌تواند در طول زمان به خرابی تبدیل شود.

استفاده از مواد اولیه مناسب، ماشین‌کاری دقیق و کنترل کیفیت می‌تواند به افزایش قابلیت اطمینان قطعه کمک کند.

در تجهیزات حساس صنایع نفت، گاز و پتروشیمی، کیفیت پیستون تنها یک موضوع مربوط به خود قطعه نیست؛ بلکه می‌تواند روی عملکرد کل کمپرسور و فرآیند تولید اثرگذار باشد.

آتین صنعت؛ تأمین و ساخت قطعات کمپرسور

آتین صنعت با تمرکز بر قطعات و تجهیزات صنعتی و قطعات مورد استفاده در کمپرسورهای رفت و برگشتی، امکان بررسی و تأمین قطعاتی مانند پیستون، رینگ پیستون، ولوها و سایر اجزای مرتبط با کمپرسور را بر اساس مشخصات فنی تجهیز فراهم می‌کند.

در پروژه‌های صنعتی، انتخاب قطعه مناسب نیازمند بررسی دقیق مدل کمپرسور، شرایط کاری و مشخصات فنی است. به همین دلیل، ارائه اطلاعاتی مانند مدل کمپرسور، شماره قطعه، نقشه یا نمونه موجود می‌تواند فرآیند بررسی و ساخت را دقیق‌تر کند.

جمع‌بندی

پیستون کمپرسور یکی از اجزای کلیدی کمپرسورهای رفت و برگشتی است که با حرکت رفت و برگشتی خود، فرآیند فشرده‌سازی گاز را انجام می‌دهد.

طراحی مناسب، انتخاب متریال صحیح، دقت ماشین‌کاری و هماهنگی پیستون با سیلندر و رینگ‌ها از عوامل مهم در عملکرد صحیح این قطعه هستند.

در کمپرسورهای صنعتی، انتخاب پیستون نباید صرفاً بر اساس ابعاد ظاهری انجام شود. فشار، دما، سرعت، نوع گاز، شرایط روانکاری، طراحی سیلندر و شرایط عملیاتی همگی باید در فرآیند انتخاب یا ساخت مورد توجه قرار گیرند.

به همین دلیل، برای ساخت یا تأمین پیستون کمپرسور صنعتی، همکاری با مجموعه‌ای دارای دانش فنی و تجربه در زمینه قطعات کمپرسور می‌تواند نقش مهمی در افزایش قابلیت اطمینان و کاهش ریسک خرابی تجهیزات داشته باشد.

سؤالات متداول درباره پیستون کمپرسور

پیستون کمپرسور چیست؟

پیستون قطعه‌ای متحرک در کمپرسور رفت و برگشتی است که با حرکت داخل سیلندر، حجم گاز را کاهش داده و باعث افزایش فشار آن می‌شود.

وظیفه پیستون کمپرسور چیست؟

وظیفه اصلی پیستون ایجاد تغییر حجم داخل سیلندر و فراهم کردن شرایط لازم برای تراکم گاز است.

مهم‌ترین علائم خرابی پیستون کمپرسور چیست؟

کاهش ظرفیت، افزایش دما، افزایش مصرف انرژی، صدای غیرعادی، لرزش و سایش رینگ‌ها می‌توانند از نشانه‌های وجود مشکل در مجموعه پیستون باشند.

رینگ پیستون چه وظیفه‌ای دارد؟

رینگ پیستون برای ایجاد آب‌بندی مناسب بین پیستون و جداره سیلندر و کاهش عبور گاز از اطراف پیستون استفاده می‌شود.

آیا امکان ساخت پیستون کمپرسور سفارشی وجود دارد؟

بله. بسته به اطلاعات فنی موجود، پیستون می‌تواند بر اساس نقشه، مشخصات فنی یا نمونه موجود بررسی و ساخته شود.

برای ساخت پیستون کمپرسور چه اطلاعاتی لازم است؟

مدل کمپرسور، مشخصات سیلندر، ابعاد پیستون، فشار و دمای کاری، سرعت، نوع گاز و اطلاعات مربوط به رینگ‌ها از مهم‌ترین داده‌های مورد نیاز هستند.
