سیلندر کمپرسور یکی از مهمترین قطعات در کمپرسورهای رفت و برگشتی است که نقش اساسی در فرآیند مکش، تراکم و تخلیه گاز دارد. کیفیت ساخت، جنس، دقت ماشینکاری و وضعیت سطح داخلی سیلندر میتواند تأثیر مستقیمی بر راندمان کمپرسور، میزان نشتی، استهلاک قطعات و طول عمر تجهیزات داشته باشد.
در کمپرسورهای صنعتی که در صنایع نفت، گاز، پتروشیمی، پالایشگاهها و واحدهای فرآیندی فعالیت میکنند، سیلندر باید بتواند فشار و دمای عملیاتی بالا و سیکلهای کاری مداوم را تحمل کند. به همین دلیل، انتخاب سیلندر کمپرسور صنعتی مناسب باید بر اساس مشخصات فنی کمپرسور و شرایط واقعی کار انجام شود.
در این مقاله با ساختار و عملکرد سیلندر کمپرسور، انواع آن، متریال مورد استفاده، عوامل مؤثر بر قیمت، نکات خرید و مهمترین علائم خرابی آن آشنا میشویم.
سیلندر کمپرسور چیست؟

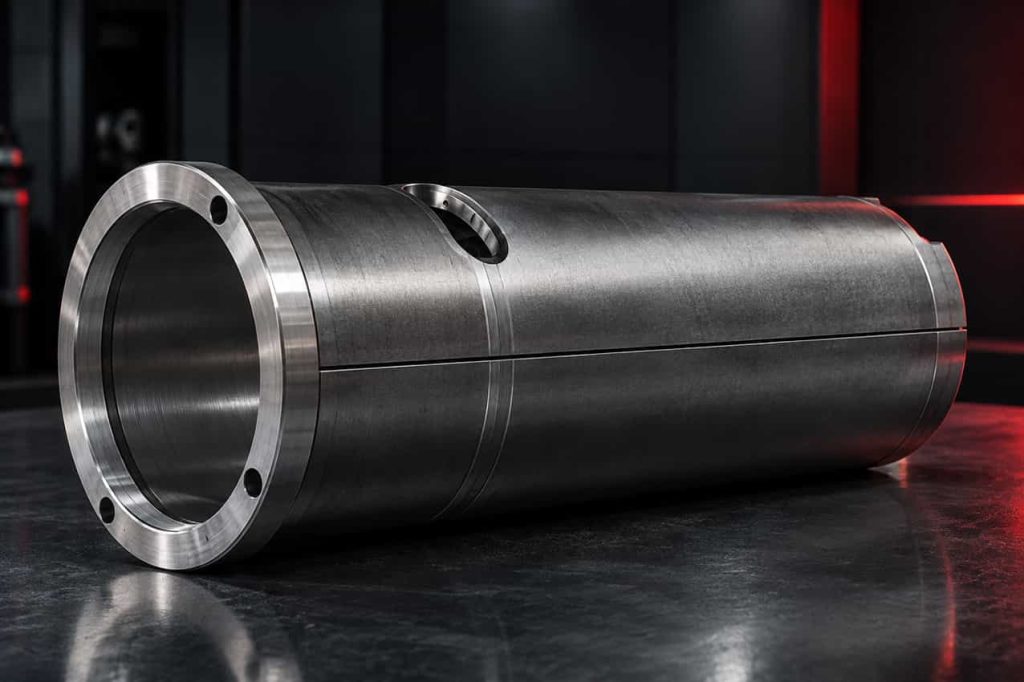

سیلندر کمپرسور محفظهای است که پیستون در داخل آن حرکت رفت و برگشتی انجام میدهد. حرکت پیستون باعث تغییر حجم فضای داخل سیلندر شده و این تغییر حجم، فرآیند فشردهسازی گاز را امکانپذیر میکند.
در یک سیکل کاری، ابتدا گاز وارد سیلندر میشود. سپس با حرکت پیستون، حجم گاز کاهش پیدا کرده و فشار آن افزایش مییابد. در نهایت گاز فشردهشده از طریق مسیر خروجی از سیلندر خارج میشود.
به همین دلیل، سیلندر را میتوان یکی از اجزای اصلی محفظه تراکم در کمپرسورهای رفت و برگشتی دانست.
سیلندر در کمپرسور رفت و برگشتی چه وظیفهای دارد؟
سیلندر تنها یک محفظه برای حرکت پیستون نیست؛ بلکه باید شرایط مناسبی برای انجام فرآیند تراکم و عملکرد صحیح مجموعه پیستون و رینگ فراهم کند.
مهمترین وظایف سیلندر کمپرسور عبارتاند از:
- ایجاد محفظه تراکم گاز
- فراهم کردن مسیر دقیق حرکت پیستون
- تحمل فشار و دمای عملیاتی
- فراهم کردن سطح مناسب برای حرکت رینگهای پیستون
- کمک به کنترل نشتی گاز
- انتقال بخشی از حرارت ایجادشده در فرآیند تراکم
- حفظ پایداری عملکرد کمپرسور در سیکلهای طولانی
هرگونه تغییر در ابعاد، خوردگی، ترک، سایش یا آسیب سطح داخلی سیلندر میتواند عملکرد کل کمپرسور را تحت تأثیر قرار دهد.
سیلندر کمپرسور چگونه کار میکند؟
عملکرد سیلندر در کمپرسور رفت و برگشتی را میتوان در سه مرحله اصلی بررسی کرد.
۱. مرحله مکش
با حرکت پیستون، حجم داخل سیلندر افزایش پیدا میکند. در نتیجه فشار داخل سیلندر کاهش یافته و گاز از طریق شیر ورودی وارد محفظه میشود.
۲. مرحله تراکم
پس از ورود گاز، مسیر ورودی بسته شده و پیستون در جهت مخالف حرکت میکند. کاهش حجم محفظه باعث افزایش فشار گاز میشود.
۳. مرحله تخلیه
با افزایش فشار گاز داخل سیلندر تا رسیدن به شرایط لازم، شیر تخلیه باز شده و گاز فشردهشده از سیلندر خارج میشود.
این چرخه بهطور مداوم تکرار میشود و کمپرسور میتواند گاز را با فشار مورد نیاز به سیستم منتقل کند.
انواع سیلندر کمپرسور
سیلندرهای کمپرسور را میتوان بر اساس نوع کمپرسور، فشار کاری، تعداد مراحل تراکم، طراحی و متریال دستهبندی کرد.
سیلندر کمپرسور تکمرحلهای
در کمپرسورهای تکمرحلهای، گاز در یک مرحله فشرده میشود. طراحی سیلندر در این نوع کمپرسورها باید متناسب با فشار نهایی مورد نیاز و شرایط عملیاتی سیستم باشد.
سیلندر کمپرسور چندمرحلهای
در کمپرسورهای چندمرحلهای، تراکم گاز در چند مرحله انجام میشود. در این ساختار، هر سیلندر یا مجموعه سیلندر میتواند وظیفه مشخصی در یکی از مراحل تراکم داشته باشد.
کمپرسورهای چندمرحلهای معمولاً برای کاربردهایی که به فشارهای بالاتر یا کنترل بهتر فرآیند تراکم نیاز دارند مورد استفاده قرار میگیرند.
جنس سیلندر کمپرسور چیست؟
انتخاب متریال مناسب یکی از مهمترین مراحل در طراحی و تولید سیلندر کمپرسور است.
سیلندر باید در برابر فشار، دما، سایش و در برخی کاربردها در برابر خوردگی مقاومت کافی داشته باشد. به همین دلیل، بسته به نوع کمپرسور و شرایط کاری میتوان از فولادها و آلیاژهای مهندسی مختلف استفاده کرد.
در انتخاب متریال باید عواملی مانند موارد زیر در نظر گرفته شوند:
- فشار کاری
- دمای عملیاتی
- نوع گاز
- خاصیت خورندگی گاز
- سرعت حرکت پیستون
- شرایط روانکاری
- تعداد سیکلهای کاری
- شرایط محیطی
- طول عمر مورد انتظار قطعه
بنابراین انتخاب متریال سیلندر نباید صرفاً بر اساس قیمت انجام شود.
چرا دقت ماشینکاری سیلندر اهمیت دارد؟
سیلندر کمپرسور با پیستون و رینگهای آن در ارتباط مستقیم است. پیستون در طول زمان کارکرد، تعداد بسیار زیادی حرکت رفت و برگشتی در داخل سیلندر انجام میدهد.
اگر قطر داخلی سیلندر، گردی، هممحوری یا کیفیت سطح آن در محدوده مناسب نباشد، مشکلاتی مانند افزایش اصطکاک، سایش رینگها و افزایش نشتی گاز ایجاد میشود.
از این رو، ماشینکاری دقیق سیلندر کمپرسور یکی از عوامل مهم در عملکرد و طول عمر آن محسوب میشود.
کیفیت سطح داخلی نیز اهمیت زیادی دارد. سطح بیش از حد زبر یا آسیبدیده میتواند باعث افزایش سایش و کاهش عمر قطعات متحرک شود.
کاربرد سیلندر کمپرسور صنعتی
سیلندرهای کمپرسور در بسیاری از صنایع که از کمپرسورهای رفت و برگشتی استفاده میکنند کاربرد دارند.
از جمله:
- صنایع نفت و گاز
- پالایشگاهها
- صنایع پتروشیمی
- واحدهای فرآیندی
- صنایع شیمیایی
- صنایع تولید گاز
- تأسیسات صنعتی
- واحدهای انتقال و فرآورش گاز
در این صنایع، توقف کمپرسور میتواند هزینههای قابل توجهی به مجموعه تحمیل کند. به همین دلیل، استفاده از قطعات باکیفیت و انجام تعمیرات دورهای اهمیت زیادی دارد.
علائم خرابی سیلندر کمپرسور
خرابی سیلندر ممکن است به شکلهای مختلفی خود را نشان دهد. برخی از مهمترین نشانهها عبارتاند از:
کاهش ظرفیت کمپرسور
اگر سیلندر یا سطح داخلی آن دچار سایش شده باشد، ممکن است بخشی از گاز در اطراف پیستون نشت کرده و ظرفیت واقعی کمپرسور کاهش پیدا کند.
افزایش نشتی گاز
فرسودگی سیلندر و رینگها میتواند باعث افزایش Blow-by و عبور گاز از اطراف پیستون شود.
افزایش دما
افزایش اصطکاک میان قطعات میتواند موجب افزایش دمای کاری مجموعه شود.
افزایش مصرف روغن
در کمپرسورهای روغنکاریشده، وضعیت نامناسب سیلندر و رینگها میتواند با افزایش مصرف روغن همراه باشد.
صدای غیرعادی و لرزش
صدا یا لرزش غیرطبیعی میتواند نشانهای از وجود مشکل در مجموعه سیلندر، پیستون، رینگ یا سایر اجزای کمپرسور باشد.
البته این علائم لزوماً به معنای خرابی خود سیلندر نیستند و برای تشخیص دقیق، بازرسی و اندازهگیری تخصصی لازم است.
چه عواملی باعث خرابی سیلندر کمپرسور میشوند؟
عوامل مختلفی میتوانند موجب کاهش عمر سیلندر شوند:
- روانکاری نامناسب
- ورود ذرات و آلودگی به کمپرسور
- افزایش بیش از حد دمای کاری
- کارکرد خارج از محدوده طراحی
- سایش رینگهای پیستون
- خوردگی سطح داخلی
- ماشینکاری نامناسب
- نصب نادرست قطعات
- انتخاب متریال نامناسب
- عدم انجام تعمیرات و بازرسیهای دورهای
نگهداری صحیح کمپرسور و بررسی منظم وضعیت قطعات میتواند از بسیاری از خرابیهای پرهزینه جلوگیری کند.
تعمیر یا تعویض سیلندر کمپرسور؟
در زمان تعمیرات اساسی کمپرسور یا Overhaul، وضعیت سیلندر باید بهصورت دقیق بررسی شود.
اگر میزان سایش یا آسیب در محدوده قابل قبول باشد، ممکن است امکان بازسازی یا ماشینکاری مجدد قطعه وجود داشته باشد. اما در صورت وجود ترک، خوردگی شدید، تغییر شکل یا خارج شدن ابعاد از محدوده مجاز، تعویض سیلندر میتواند گزینه مناسبتری باشد.
تصمیم نهایی باید بر اساس:
- اندازهگیری قطر داخلی
- بررسی وضعیت سطح
- کنترل گردی و هممحوری
- بررسی ترک و خوردگی
- مشخصات سازنده کمپرسور
- شرایط کاری قطعه
انجام شود.
قیمت سیلندر کمپرسور به چه عواملی بستگی دارد؟
قیمت سیلندر کمپرسور عدد ثابتی نیست و نمیتوان بدون بررسی مشخصات فنی، قیمت دقیقی برای آن تعیین کرد.
مهمترین عوامل مؤثر بر قیمت سیلندر کمپرسور عبارتاند از:
نوع و مدل کمپرسور
هر کمپرسور دارای طراحی، ابعاد و مشخصات خاص خود است و سیلندر باید متناسب با همان مدل ساخته یا تأمین شود.
جنس و آلیاژ
نوع فولاد یا آلیاژ استفادهشده، خواص مکانیکی و الزامات تولید میتواند روی قیمت نهایی تأثیر بگذارد.
ابعاد و طراحی
قطر داخلی، طول سیلندر، ضخامت، نوع اتصالات و طراحی کلی قطعه از عوامل مهم تعیینکننده هزینه هستند.
دقت ماشینکاری
قطعاتی که به تلرانسهای دقیق و کیفیت سطح بالاتری نیاز دارند، فرآیند تولید پیچیدهتری خواهند داشت.
پوشش و پرداخت سطح
در برخی کاربردها، عملیات سطحی و پرداخت ویژه برای افزایش مقاومت در برابر سایش یا بهبود عملکرد قطعه مورد نیاز است.
به همین دلیل، برای استعلام قیمت بهتر است مشخصات فنی، مدل کمپرسور و اطلاعات قطعه در اختیار تولیدکننده یا تأمینکننده قرار گیرد.
هنگام خرید سیلندر کمپرسور به چه نکاتی توجه کنیم؟
اگر قصد خرید سیلندر کمپرسور صنعتی دارید، صرفاً تطبیق ظاهری یا ابعادی قطعه کافی نیست.
پیش از سفارش بهتر است موارد زیر بررسی شوند:
- مدل و سازنده کمپرسور
- شماره قطعه یا Part Number
- قطر داخلی سیلندر
- طول و ابعاد اصلی
- فشار کاری
- دمای کاری
- نوع گاز
- جنس و متریال
- شرایط روانکاری
- مشخصات پیستون و رینگ
- تلرانسهای ابعادی
- الزامات مربوط به کیفیت سطح
ارائه این اطلاعات به تولیدکننده کمک میکند قطعهای متناسب با شرایط واقعی کمپرسور تولید یا تأمین شود.
تولید سیلندر کمپرسور صنعتی در آتین صنعت
آتین صنعت در حوزه تولید و تأمین قطعات مورد استفاده در کمپرسورهای رفت و برگشتی فعالیت میکند.
سیلندرهای فولادی و آلیاژی این مجموعه با تمرکز بر دوام، دقت ماشینکاری و تناسب با شرایط کاری کمپرسور تولید و تأمین میشوند.
با توجه به حساسیت قطعات کمپرسور، فرآیند انتخاب متریال، ماشینکاری و پرداخت سطح باید متناسب با مشخصات فنی هر پروژه انجام شود.
آتین صنعت همچنین در زمینه تأمین قطعات دیگری مانند پیستون و رینگ، میللنگ و یاتاقان، سوپاپ و ولو، سیستم روغنکاری و سیستم خنککننده کمپرسور فعالیت دارد.
برای دریافت اطلاعات فنی و استعلام قیمت و خرید سیلندر کمپرسور، ارائه مدل کمپرسور، شماره قطعه یا مشخصات فنی آن میتواند روند بررسی و انتخاب قطعه مناسب را تسریع کند.
جمعبندی
سیلندر یکی از قطعات اصلی کمپرسورهای رفت و برگشتی است و وظیفه ایجاد محفظه مناسب برای فرآیند تراکم گاز و حرکت پیستون را بر عهده دارد.
جنس مناسب، دقت ماشینکاری، کیفیت سطح داخلی و سازگاری سیلندر با شرایط کاری کمپرسور، عوامل مهمی در افزایش عمر و عملکرد این قطعه هستند.
در هنگام خرید سیلندر کمپرسور نیز باید مشخصات فنی قطعه، مدل کمپرسور، نوع گاز، فشار و دمای کاری و الزامات ماشینکاری بهدقت بررسی شوند.
انتخاب صحیح سیلندر میتواند به کاهش استهلاک، کنترل نشتی، افزایش قابلیت اطمینان و جلوگیری از توقفهای ناخواسته کمپرسور کمک کند.
سوالات متداول درباره سیلندر کمپرسور
سیلندر کمپرسور چیست؟
سیلندر محفظهای است که پیستون داخل آن حرکت رفت و برگشتی انجام میدهد و فرآیند مکش، تراکم و تخلیه گاز در آن صورت میگیرد.
سیلندر کمپرسور از چه جنسی ساخته میشود؟
بسته به فشار، دما، نوع گاز و شرایط کاری، میتوان از فولادها و آلیاژهای مختلف برای ساخت سیلندر استفاده کرد.
قیمت سیلندر کمپرسور چقدر است؟
قیمت به عواملی مانند مدل کمپرسور، ابعاد، متریال، میزان دقت ماشینکاری و عملیات سطحی بستگی دارد. برای قیمتگذاری دقیق باید مشخصات فنی قطعه بررسی شود.
آیا سیلندر کمپرسور قابل تعمیر است؟
در برخی موارد امکان بازسازی یا ماشینکاری مجدد سیلندر وجود دارد؛ اما در صورت آسیب شدید، ترک یا خروج ابعاد از محدوده مجاز ممکن است تعویض قطعه ضروری باشد.
چگونه سیلندر مناسب کمپرسور را انتخاب کنیم؟
بهترین روش، انتخاب سیلندر بر اساس مدل کمپرسور، Part Number، ابعاد، فشار و دمای کاری، نوع گاز و مشخصات فنی سازنده است.
سیلندر کمپرسور در چه صنایعی استفاده میشود؟
این قطعه در کمپرسورهای مورد استفاده در صنایع نفت، گاز، پتروشیمی، پالایشگاهها، صنایع شیمیایی و واحدهای فرآیندی کاربرد دارد.
