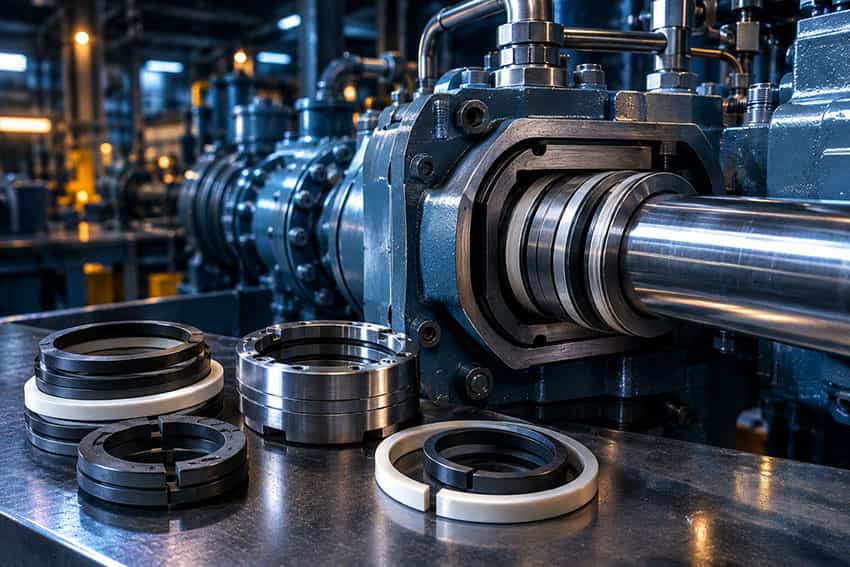

پکینگ کمپرسور چیست؟

پکینگ کمپرسور مجموعه‌ای از اجزای آب‌بندی است که در کمپرسورهای رفت‌وبرگشتی برای محدودکردن عبور گاز از اطراف میله پیستون (Piston Rod) استفاده می‌شود.

در این کمپرسورها، میله پیستون از داخل مجموعه پکینگ عبور می‌کند و با حرکت رفت‌وبرگشتی، نیروی لازم برای حرکت پیستون را منتقل می‌کند. از آنجا که ممکن است در دو طرف مجموعه پکینگ اختلاف فشار وجود داشته باشد، لازم است نشتی گاز در این ناحیه به میزان تعیین‌شده در طراحی کنترل شود.

پکینگ معمولاً در محفظه‌ای مخصوص نصب می‌شود و می‌تواند از چندین رینگ آب‌بندی، محفظه نگهدارنده، صفحات یا قطعات فاصله‌گذار و اجزای کمکی تشکیل شده باشد. ساختار دقیق این مجموعه به نوع کمپرسور، فشار کاری، نوع گاز و طراحی سازنده بستگی دارد.

وظیفه اصلی پکینگ کمپرسور، کنترل نشتی گاز در محل عبور میله پیستون از محفظه آب‌بندی است.

پکینگ با پیستون رینگ و رایدر رینگ تفاوت دارد. پیستون رینگ عمدتاً نشتی گاز میان پیستون و سیلندر را کنترل می‌کند، درحالی‌که پکینگ میله پیستون در محل عبور Rod از محفظه آب‌بندی قرار دارد.

پکینگ کمپرسور چه وظایفی دارد؟

پکینگ کمپرسور تنها یک قطعه برای جلوگیری از خروج گاز نیست؛ بلکه بخشی از سیستم کنترل نشتی و ایمنی در کمپرسورهای رفت‌وبرگشتی محسوب می‌شود.

۱. کنترل نشتی گاز از اطراف میله پیستون

مهم‌ترین وظیفه پکینگ کمپرسور، محدودکردن عبور گاز از فضای میان میله پیستون و اجزای آب‌بندی است.

میزان نشتی مجاز به طراحی پکینگ، نوع گاز، فشار، سرعت حرکت میله و وضعیت قطعات بستگی دارد. در برخی طراحی‌ها، گاز نشتی به مسیر مشخصی هدایت می‌شود تا امکان جمع‌آوری، بازیابی یا مدیریت ایمن آن فراهم شود.

۲. کمک به افزایش ایمنی تجهیزات

در کمپرسورهایی که با گازهای قابل اشتعال، سمی یا خطرناک کار می‌کنند، کنترل نشتی اهمیت ویژه‌ای دارد. پکینگ سالم و متناسب با شرایط عملیاتی می‌تواند به کاهش انتشار ناخواسته گاز کمک کند.

بااین‌حال، پکینگ به‌تنهایی تضمین‌کننده ایمنی کامل نیست و عملکرد آن باید در کنار سیستم‌های تهویه، تخلیه کنترل‌شده، پایش نشتی و سایر تجهیزات حفاظتی ارزیابی شود.

۳. کمک به حفظ پایداری عملکرد کمپرسور

نشتی بیش از حد از مجموعه پکینگ می‌تواند موجب اتلاف گاز، افزایش بار سیستم‌های بازیابی یا تخلیه و ایجاد مشکلات عملیاتی شود.

انتخاب صحیح مواد، رعایت تلرانس‌های ابعادی و نصب اصولی مجموعه آب‌بندی به حفظ عملکرد پایدار کمپرسور کمک می‌کند.

۴. کاهش هزینه‌های تعمیر و نگهداری

بازرسی منظم پکینگ و تشخیص به‌موقع فرسودگی می‌تواند از گسترش آسیب به سایر اجزای مرتبط جلوگیری کند. همچنین، بررسی علت اصلی خرابی پیش از تعویض قطعه، احتمال تکرار مشکل را کاهش می‌دهد.

پکینگ کمپرسور چگونه کار می‌کند؟

عملکرد پکینگ کمپرسور بر پایه ایجاد محدودیت‌های کنترل‌شده در مسیر عبور گاز از اطراف میله پیستون است.

هنگامی که کمپرسور کار می‌کند، میله پیستون با حرکت رفت‌وبرگشتی از داخل رینگ‌های آب‌بندی عبور می‌کند. این رینگ‌ها با ایجاد مسیرهای محدودکننده و فاصله‌های طراحی‌شده، جریان گاز را کنترل می‌کنند.

در بسیاری از طراحی‌ها، مجموعه پکینگ از چند محفظه یا رینگ تشکیل شده است. آرایش این اجزا می‌تواند افت فشار را در چند مرحله توزیع کند و امکان هدایت گاز نشتی به مسیرهای مشخص را فراهم سازد.

عملکرد صحیح پکینگ به عوامل زیر وابسته است:

• کیفیت سطح میله پیستون و میزان صافی آن.
• قطر میله و تلرانس‌های ابعادی.
• جنس و طراحی رینگ‌های آب‌بندی.
• فشار و دمای گاز فرایندی.
• سرعت حرکت میله پیستون.
• هم‌محوری اجزا و وضعیت نصب.
• سازگاری مواد با گاز و شرایط عملیاتی.

در نتیجه، تعویض پکینگ بدون بررسی وضعیت میله پیستون و سایر اجزای مجموعه ممکن است باعث تکرار نشتی یا خرابی زودهنگام شود.

انواع پکینگ کمپرسور

پکینگ کمپرسور را می‌توان بر اساس ساختار، شرایط کاری و نوع گاز فرایندی دسته‌بندی کرد. انتخاب نوع مناسب باید مطابق مشخصات سازنده و الزامات عملیاتی انجام شود.

۱. پکینگ کمپرسور فشار بالا

در کاربردهای فشار بالا، مجموعه آب‌بندی باید بتواند اختلاف فشار موردنظر را در محدوده طراحی تحمل کند و نشتی را در سطح قابل‌قبول نگه دارد.

در این کاربردها، طراحی رینگ‌ها، جنس مواد، آرایش مراحل آب‌بندی، کیفیت سطح میله و سیستم مدیریت نشتی اهمیت زیادی دارند.

فشار کاری به‌تنهایی برای انتخاب پکینگ کافی نیست؛ زیرا دما، نوع گاز، سرعت حرکت و شرایط فرایندی نیز بر عملکرد مجموعه اثر می‌گذارند.

۲. پکینگ کمپرسور گازهای فرایندی

در کمپرسورهایی که گازهای مختلف صنعتی را فشرده می‌کنند، جنس اجزای پکینگ باید با ترکیب شیمیایی گاز سازگار باشد.

برای مثال، در کاربردهایی که گاز دارای ترکیبات خورنده، رطوبت یا ویژگی‌های شیمیایی خاص است، انتخاب مواد باید با توجه به داده‌های واقعی فرایند انجام شود.

هیچ نوع پکینگ واحدی برای تمام گازهای صنعتی مناسب نیست.

۳. پکینگ با رینگ‌های غیرفلزی

در بسیاری از مجموعه‌های پکینگ، از رینگ‌های غیرفلزی یا مواد پلیمری مهندسی استفاده می‌شود. این مواد می‌توانند با هدف دستیابی به اصطکاک مناسب، مقاومت سایشی و سازگاری با سطح میله انتخاب شوند.

نوع پلیمر، ترکیب مواد، دما و شرایط کاری بر عملکرد نهایی تأثیر می‌گذارند. بنابراین، انتخاب رینگ جایگزین باید مطابق مشخصات فنی مجموعه انجام شود.

۴. پکینگ با طراحی چندمرحله‌ای

در برخی کمپرسورها، مجموعه پکینگ شامل چند رینگ یا مرحله آب‌بندی است که به‌صورت متوالی در محفظه قرار می‌گیرند.

این طراحی می‌تواند امکان کنترل تدریجی فشار و مدیریت مسیر نشتی را فراهم کند. تعداد رینگ‌ها، شکل محفظه و نحوه اتصال به خطوط کمکی به طراحی سازنده وابسته است.

اجزای اصلی مجموعه پکینگ کمپرسور

مجموعه پکینگ ممکن است از چند جزء تشکیل شده باشد که هرکدام نقش مشخصی در عملکرد آب‌بندی دارند.

رینگ‌های آب‌بندی

رینگ‌های آب‌بندی اجزایی هستند که با محدودکردن مسیر عبور گاز، نقش اصلی را در کنترل نشتی ایفا می‌کنند. جنس، هندسه و تعداد آن‌ها بر اساس شرایط عملیاتی تعیین می‌شود.

محفظه پکینگ

محفظه پکینگ محل نصب و نگهداری اجزای آب‌بندی است. دقت ابعادی این بخش و وضعیت سطوح نصب در عملکرد مجموعه اهمیت دارد.

صفحات نگهدارنده و فاصله‌گذار

در برخی طراحی‌ها، صفحات یا قطعات فاصله‌گذار برای حفظ آرایش صحیح رینگ‌ها و جداسازی بخش‌های مختلف مجموعه استفاده می‌شوند.

اتصالات و مسیرهای مدیریت نشتی

بسته به طراحی کمپرسور، ممکن است مسیرهایی برای جمع‌آوری، تخلیه یا هدایت گاز نشتی وجود داشته باشد. این مسیرها باید مطابق دستورالعمل سازنده و الزامات ایمنی نگهداری شوند.

تمام پکینگ‌ها از ساختار یکسانی برخوردار نیستند؛ بنابراین، هنگام سفارش قطعه باید نقشه فنی یا شماره قطعه اصلی بررسی شود.

پکینگ کمپرسور از چه موادی ساخته می‌شود؟

انتخاب مواد اولیه یکی از مهم‌ترین مراحل طراحی و تأمین پکینگ کمپرسور است. ماده مورد استفاده باید با شرایط فشار، دما، نوع گاز، سرعت حرکت میله و الزامات اصطکاکی سازگار باشد.

از جمله مواد مورد استفاده در طراحی‌های مختلف می‌توان به پلیمرهای مهندسی، ترکیبات پلیمری تقویت‌شده و برخی مواد فلزی اشاره کرد. انتخاب هرکدام به کاربرد و مشخصات سازنده وابسته است.

مهم‌ترین معیارهای انتخاب مواد عبارت‌اند از:

• مقاومت سایشی: توانایی حفظ عملکرد در برابر تماس و حرکت تکراری میله پیستون.
• مقاومت حرارتی: حفظ خواص در محدوده دمایی مجاز.
• سازگاری شیمیایی: مقاومت در برابر ترکیبات موجود در گاز فرایندی.
• ضریب اصطکاک: تأثیر رفتار اصطکاکی بر تولید گرما و فرسودگی.
• پایداری ابعادی: حفظ ابعاد و هندسه در شرایط عملیاتی.
• قابلیت ساخت و کنترل کیفیت: امکان تولید قطعه مطابق تلرانس‌ها و مشخصات فنی.

به‌کارگیری ماده‌ای با سختی یا مقاومت سایشی بالاتر، لزوماً به معنی عملکرد بهتر نیست. سازگاری با میله پیستون و طراحی مجموعه باید هم‌زمان در نظر گرفته شود.

تفاوت پکینگ کمپرسور با پیستون رینگ چیست؟

پکینگ کمپرسور و پیستون رینگ هر دو در کمپرسورهای رفت‌وبرگشتی برای کنترل نشتی به کار می‌روند، اما محل نصب و وظیفه اصلی آن‌ها متفاوت است.

این دو قطعه جایگزین یکدیگر نیستند و هرکدام باید مطابق طراحی کمپرسور انتخاب شوند.

علائم خرابی پکینگ کمپرسور چیست؟

خرابی پکینگ ممکن است با تغییر میزان نشتی، افزایش اصطکاک یا اختلال در عملکرد مجموعه آب‌بندی همراه باشد. تشخیص دقیق به بررسی شرایط عملیاتی و بازرسی فنی نیاز دارد.

۱. افزایش نشتی گاز

افزایش نشتی نسبت به مقدار معمول یا محدوده تعیین‌شده توسط سازنده می‌تواند نشانه فرسودگی رینگ‌ها، آسیب سطح میله یا مشکلات نصب باشد.

در کمپرسورهای گازهای خطرناک، هرگونه نشتی باید مطابق دستورالعمل ایمنی سایت بررسی شود.

۲. افزایش دمای مجموعه پکینگ

افزایش غیرعادی دما ممکن است با اصطکاک بیش از حد، مشکلات هم‌محوری یا شرایط نامناسب عملکرد مرتبط باشد. بررسی دما باید با توجه به محدودیت‌های سازنده و شرایط واقعی کارکرد انجام شود.

۳. سایش یا آسیب رینگ‌ها

در زمان بازکردن مجموعه، تغییر شکل، شکستگی، خراش یا سایش غیرعادی رینگ‌ها می‌تواند نشان‌دهنده مشکل در شرایط کاری یا انتخاب مواد باشد.

۴. آسیب‌دیدگی سطح میله پیستون

سطح میله پیستون نقش مهمی در عملکرد پکینگ دارد. خراش، خوردگی، ناهمواری یا تغییر ابعاد می‌تواند باعث افزایش نشتی و فرسودگی سریع‌تر رینگ‌ها شود.

۵. تکرار خرابی پس از تعویض پکینگ

اگر نشتی پس از نصب پکینگ جدید دوباره ایجاد شود، باید علت اصلی بررسی شود. مشکلاتی مانند هم‌محوری نامناسب، وضعیت سطح میله، شرایط فشار و دما یا انتخاب نادرست مواد می‌توانند در این مسئله نقش داشته باشند.

نکته مهم: افزایش نشتی همیشه به معنی خرابی رینگ پکینگ نیست. پیش از تعویض قطعات باید کل مجموعه آب‌بندی و شرایط عملیاتی بررسی شود.

چه عواملی باعث خرابی پکینگ کمپرسور می‌شوند؟

عمر پکینگ کمپرسور به کیفیت قطعه، شرایط نصب و نحوه بهره‌برداری وابسته است. مهم‌ترین عوامل مؤثر بر خرابی عبارت‌اند از:

کیفیت نامناسب سطح میله پیستون

اگر سطح میله دارای خراش، خوردگی یا زبری خارج از محدوده مجاز باشد، احتمال سایش رینگ‌ها و افزایش نشتی بیشتر می‌شود.

نصب غیراصولی

عدم رعایت ترتیب قطعات، تلرانس‌های مونتاژ یا دستورالعمل نصب می‌تواند باعث عملکرد نامناسب مجموعه آب‌بندی شود.

انتخاب نادرست مواد

مواد پکینگ باید با نوع گاز، فشار، دما و شرایط اصطکاکی سازگار باشند. استفاده از مواد نامتناسب ممکن است باعث فرسودگی یا تغییر شکل زودهنگام شود.

کارکرد خارج از محدوده طراحی

افزایش دما، تغییرات فشار یا سرعت نامناسب می‌تواند شرایط عملکرد پکینگ را از محدوده مجاز خارج کند.

مشکلات هم‌محوری

عدم هم‌محوری اجزای مرتبط با میله پیستون ممکن است بارگذاری نامتقارن و سایش غیرعادی ایجاد کند.

اختلال در سیستم مدیریت نشتی

در طراحی‌هایی که برای جمع‌آوری یا هدایت گاز نشتی مسیر مشخصی وجود دارد، انسداد یا اختلال در این مسیرها می‌تواند عملکرد مجموعه را تحت تأثیر قرار دهد.

چگونه پکینگ مناسب کمپرسور را انتخاب کنیم؟

انتخاب پکینگ کمپرسور باید بر اساس مشخصات فنی دستگاه و شرایط واقعی کارکرد انجام شود. انتخاب قطعه صرفاً با توجه به ابعاد ظاهری یا قیمت، ممکن است باعث نشتی یا خرابی زودهنگام شود.

هنگام انتخاب پکینگ، موارد زیر را بررسی کنید:

۱. مدل و سازنده کمپرسور: برای شناسایی طراحی و الزامات فنی مجموعه.

۲. شماره فنی پکینگ: در صورت وجود در کاتالوگ یا نقشه سازنده.

۳. قطر و مشخصات میله پیستون: شامل ابعاد، تلرانس‌ها و وضعیت سطح.

۴. فشار و دمای کاری: برای انتخاب ساختار و مواد مناسب.

۵. نوع گاز فرایندی: شامل ترکیب شیمیایی و ویژگی‌های مؤثر بر سازگاری مواد.

۶. سرعت حرکت میله: برای بررسی شرایط اصطکاکی و محدودیت‌های عملکردی.

۷. ساختار مجموعه پکینگ: شامل تعداد رینگ‌ها، آرایش محفظه و مسیرهای کمکی.

۸. مدارک کنترل کیفیت: متناسب با حساسیت تجهیز و الزامات پروژه.

۹. دستورالعمل نصب و نگهداری: برای اطمینان از مونتاژ صحیح و عملکرد مطابق طراحی.

در صورت نبود شماره فنی، بهتر است نقشه یا نمونه قطعه توسط متخصص بررسی شود. ساخت قطعه جایگزین باید بر اساس اندازه‌برداری دقیق و تأیید مشخصات فنی انجام گیرد.

روش‌های نگهداری و افزایش عمر پکینگ کمپرسور

نگهداری صحیح پکینگ کمپرسور می‌تواند به کاهش نشتی و جلوگیری از تعمیرات تکراری کمک کند. اقدامات زیر در این زمینه اهمیت دارند:

• بازرسی دوره‌ای مجموعه مطابق دستورالعمل سازنده.
• پایش نشتی و مقایسه آن با محدوده مجاز تعیین‌شده.
• بررسی سطح میله پیستون هنگام تعمیرات.
• کنترل هم‌محوری و شرایط نصب.
• استفاده از مواد و قطعات جایگزین سازگار با شرایط کاری.
• بررسی مسیرهای جمع‌آوری یا تخلیه گاز نشتی، در صورت وجود.
• ثبت سوابق تعمیرات، نشتی و ساعات کارکرد.
• بررسی علت ریشه‌ای خرابی پیش از تعویض مجدد پکینگ.

فاصله زمانی بازرسی یا تعویض نباید برای همه کمپرسورها یکسان در نظر گرفته شود؛ زیرا نوع گاز، فشار، سرعت حرکت، طراحی مجموعه و توصیه‌های سازنده بر آن اثر می‌گذارند.

اهمیت پکینگ کمپرسور در صنایع نفت، گاز و پتروشیمی

در صنایع نفت، گاز و پتروشیمی، کمپرسورهای رفت‌وبرگشتی برای فشرده‌سازی و انتقال گاز در کاربردهای مختلف مورد استفاده قرار می‌گیرند. در این تجهیزات، کنترل نشتی از اطراف میله پیستون به دلایل ایمنی، اقتصادی و عملیاتی اهمیت دارد.

پکینگ کمپرسور با محدودکردن نشتی در ناحیه عبور میله پیستون، یکی از اجزای مهم این سیستم محسوب می‌شود. انتخاب صحیح مواد، کیفیت ساخت و بررسی وضعیت میله پیستون می‌تواند بر قابلیت اطمینان مجموعه تأثیر بگذارد.

در کاربردهای حساس، ارزیابی پکینگ باید با توجه به مشخصات گاز، الزامات محیطی، دستورالعمل سازنده و سیستم مدیریت نشتی انجام شود. همچنین، طراحی و نصب باید با الزامات ایمنی و فرایندی سایت مطابقت داشته باشد.

ساخت و تأمین پکینگ کمپرسور در ایران

تأمین پکینگ کمپرسور صنعتی نیازمند شناخت دقیق طراحی مجموعه آب‌بندی، جنس مواد و الزامات عملکردی دستگاه است. در انتخاب یا ساخت قطعه جایگزین، بررسی ابعاد، تلرانس‌ها، سازگاری مواد و کیفیت سطح میله پیستون اهمیت زیادی دارد.

آتین صنعت رسپینا در حوزه قطعات صنعتی مرتبط با کمپرسورهای رفت‌وبرگشتی فعالیت دارد. برای بررسی امکان ساخت یا تأمین پکینگ کمپرسور، ارائه مدل دستگاه، شماره فنی قطعه، نقشه مجموعه و مشخصات عملیاتی می‌تواند به ارزیابی فنی کمک کند.

پیش از سفارش، توصیه می‌شود درباره جنس مواد، ساختار مجموعه، تلرانس‌های قابل دستیابی، الزامات کنترل کیفیت و انطباق قطعه با مشخصات سازنده توافق فنی صورت گیرد.

انتخاب مناسب پکینگ کمپرسور می‌تواند به کنترل نشتی، کاهش هزینه‌های تعمیر و نگهداری و افزایش پایداری عملکرد تجهیزات صنعتی کمک کند.

سؤالات متداول درباره پکینگ کمپرسور

پکینگ کمپرسور چیست و چه کاربردی دارد؟

پکینگ کمپرسور مجموعه‌ای از اجزای آب‌بندی است که در کمپرسورهای رفت‌وبرگشتی برای کنترل نشتی گاز از اطراف میله پیستون استفاده می‌شود. این مجموعه به حفظ ایمنی و پایداری عملکرد تجهیز کمک می‌کند.

پکینگ کمپرسور در کجا نصب می‌شود؟

پکینگ در محفظه مخصوص آب‌بندی، در محل عبور میله پیستون از بخش مربوط به سیلندر نصب می‌شود. محل دقیق و ساختار نصب به طراحی کمپرسور وابسته است.

تفاوت پکینگ کمپرسور و پیستون رینگ چیست؟

پکینگ نشتی گاز از اطراف میله پیستون را کنترل می‌کند؛ درحالی‌که پیستون رینگ برای کنترل نشتی میان پیستون و سطح داخلی سیلندر طراحی شده است.

پکینگ کمپرسور از چه موادی ساخته می‌شود؟

بسته به طراحی و شرایط کاری، ممکن است از پلیمرهای مهندسی، ترکیبات پلیمری تقویت‌شده یا مواد دیگر استفاده شود. انتخاب ماده مناسب به فشار، دما، نوع گاز و مشخصات سازنده بستگی دارد.

مهم‌ترین علائم خرابی پکینگ کمپرسور چیست؟

افزایش نشتی گاز، افزایش غیرعادی دما، آسیب رینگ‌ها، فرسودگی سطح میله پیستون و تکرار نشتی پس از تعمیر از نشانه‌های احتمالی هستند. تشخیص نهایی به بازرسی تخصصی نیاز دارد.

چه عواملی عمر پکینگ کمپرسور را کاهش می‌دهند؟

کیفیت نامناسب سطح میله، انتخاب نادرست مواد، نصب غیراصولی، هم‌محوری نامناسب، شرایط عملیاتی خارج از محدوده طراحی و اختلال در مسیر مدیریت نشتی می‌توانند عمر پکینگ را کاهش دهند.

برای خرید پکینگ کمپرسور چه اطلاعاتی لازم است؟

مدل کمپرسور، شماره فنی قطعه، قطر و مشخصات میله پیستون، فشار و دمای کاری، نوع گاز و نقشه مجموعه از اطلاعات مهم برای انتخاب صحیح پکینگ هستند.

آیا امکان ساخت پکینگ کمپرسور در داخل ایران وجود دارد؟

امکان ساخت به طراحی مجموعه، مواد موردنیاز، دقت ابعادی و توانایی‌های فنی سازنده بستگی دارد. برای ارزیابی امکان ساخت داخلی، باید نقشه یا نمونه معتبر و مشخصات عملیاتی بررسی شوند.

جمع‌بندی

پکینگ کمپرسور یکی از اجزای مهم سیستم آب‌بندی کمپرسورهای رفت‌وبرگشتی است که وظیفه کنترل نشتی گاز از اطراف میله پیستون را بر عهده دارد. عملکرد مناسب این مجموعه به جنس رینگ‌ها، کیفیت سطح میله، شرایط نصب و مشخصات عملیاتی وابسته است.

برای انتخاب پکینگ مناسب، باید مدل کمپرسور، فشار و دمای کاری، نوع گاز و الزامات سازنده بررسی شوند. همچنین، بازرسی منظم و بررسی علت اصلی خرابی می‌تواند به کاهش نشتی و هزینه‌های تعمیرات کمک کند.

در صورت نیاز به ساخت یا تأمین پکینگ کمپرسور، بررسی فنی نقشه و مشخصات دستگاه نخستین گام برای انتخاب قطعه‌ای متناسب با نیاز تجهیزات صنعتی است.
