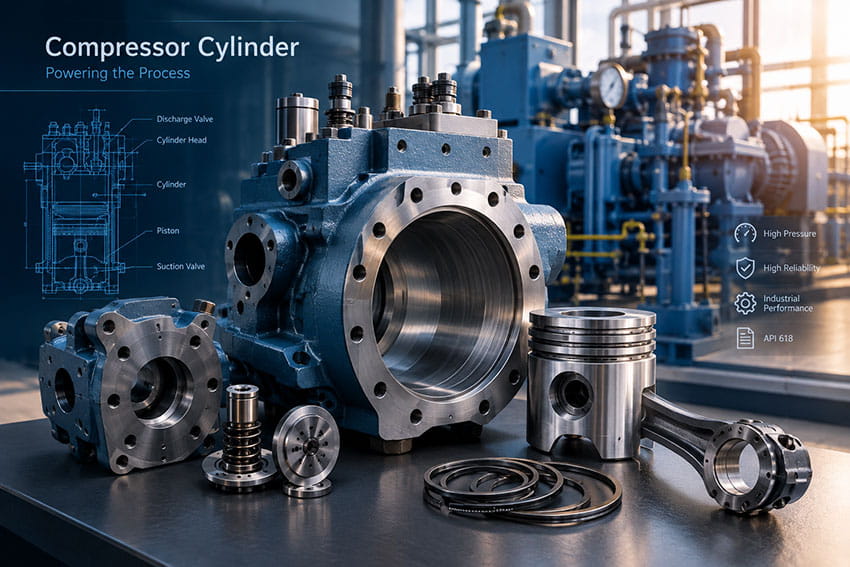

سیلندر کمپرسور چیست و چه وظیفه‌ای دارد؟

سیلندر کمپرسور (Compressor Cylinder) قطعه‌ای است که فضای لازم برای حرکت رفت‌وبرگشتی پیستون و تغییر حجم گاز را فراهم می‌کند. در کمپرسورهای رفت‌وبرگشتی، حرکت پیستون باعث کاهش حجم گاز محبوس‌شده در محفظه می‌شود و در نتیجه فشار گاز افزایش می‌یابد.

عملکرد سیلندر به‌تنهایی تعیین‌کننده کیفیت فشرده‌سازی نیست. این قطعه باید با پیستون، رینگ‌های آب‌بندی، سوپاپ‌های مکش و دهش، سیستم روان‌کاری و سایر اجزای مرتبط هماهنگ باشد.

مهم‌ترین وظایف سیلندر کمپرسور عبارت‌اند از:

• ایجاد محفظه کاری با حجم و هندسه مشخص برای فشرده‌سازی گاز
• تحمل بارهای ناشی از فشار متناوب گاز
• فراهم‌کردن سطح مناسب برای حرکت پیستون و عملکرد رینگ‌ها
• کمک به کنترل نشتی داخلی و حفظ راندمان حجمی
• انتقال حرارت تولیدشده در فرایند فشرده‌سازی، متناسب با طراحی و سیستم خنک‌کاری
• حفظ پایداری عملکرد کمپرسور در شرایط کاری تعریف‌شده

نکته فنی: سیلندر کمپرسور صنعتی باید بر اساس شرایط واقعی سرویس طراحی یا انتخاب شود. قطعه‌ای که برای یک گاز، فشار و دمای مشخص مناسب است، الزاماً برای سرویس دیگری با شرایط متفاوت عملکرد مطلوبی نخواهد داشت.

چرا طراحی سیلندر کمپرسور بر عملکرد کل دستگاه تأثیر می‌گذارد؟

در یک کمپرسور رفت‌وبرگشتی، عملکرد اجزای مختلف به یکدیگر وابسته است. تغییر ابعاد سیلندر، افزایش لقی‌ها، فرسایش سطح داخلی یا ایجاد نشتی می‌تواند عملکرد مجموعه را تحت تأثیر قرار دهد.

۱. تأثیر بر راندمان حجمی

راندمان حجمی نشان می‌دهد چه مقدار از ظرفیت جابه‌جایی هندسی کمپرسور به مکش واقعی گاز منجر می‌شود. حجم خلاصی، نسبت فشار، نشتی، زمان‌بندی عملکرد سوپاپ‌ها و شرایط حرارتی از عوامل مؤثر بر آن هستند.

سیلندر باید با هندسه و حجم خلاصی متناسب با طراحی کمپرسور ساخته یا تعمیر شود. تغییر خودسرانه این مشخصات می‌تواند ظرفیت و عملکرد دستگاه را تغییر دهد.

۲. تأثیر بر آب‌بندی و مصرف انرژی

سطح داخلی سیلندر و ابعاد آن باید با مشخصات پیستون و رینگ‌ها هماهنگ باشد. در صورت افزایش بیش از حد لقی یا فرسایش نامتعارف، امکان عبور گاز از کنار رینگ‌ها افزایش می‌یابد.

این وضعیت می‌تواند به کاهش ظرفیت مؤثر، افزایش بار کاری دستگاه و بالا رفتن هزینه انرژی منجر شود.

۳. تأثیر بر قابلیت اطمینان تجهیزات

سیلندر در طول بهره‌برداری تحت بارگذاری متناوب قرار می‌گیرد. طراحی نامناسب، انتخاب نادرست مواد، تمرکز تنش، خوردگی یا کیفیت پایین تعمیرات می‌توانند احتمال ترک‌خوردگی و خرابی را افزایش دهند.

ازاین‌رو، ارزیابی سیلندر باید بخشی از برنامه مدیریت قابلیت اطمینان تجهیزات دوار و رفت‌وبرگشتی در واحد صنعتی باشد.

عوامل تعیین‌کننده در طراحی و انتخاب سیلندر کمپرسور

انتخاب سیلندر کمپرسور صنعتی به بررسی هم‌زمان چند پارامتر نیاز دارد. در پروژه‌های صنعتی، اطلاعات پلاک دستگاه به‌تنهایی همیشه برای تصمیم‌گیری کافی نیست و ممکن است نقشه‌های سازنده، اطلاعات فرایندی و سوابق تعمیراتی نیز لازم باشند.

برای انتخاب دقیق، باید مشخص شود که سیلندر برای تجهیز جدید، جایگزینی قطعه معیوب یا بازسازی سیلندر موجود موردنیاز است؛ زیرا روش بررسی و معیارهای پذیرش در هر حالت ممکن است متفاوت باشد.

متریال سیلندر کمپرسور؛ چه موادی مناسب هستند؟

جنس سیلندر کمپرسور بر استحکام مکانیکی، مقاومت در برابر خوردگی، قابلیت ماشین‌کاری، پایداری ابعادی و هزینه چرخه عمر تأثیر دارد. انتخاب متریال باید با توجه به شرایط سرویس و مشخصات طراحی انجام شود.

فولادهای کربنی و آلیاژی

فولادهای کربنی و آلیاژی، بسته به گرید، عملیات حرارتی و شرایط کاری، می‌توانند در ساخت برخی اجزای تحت فشار کمپرسور مورد استفاده قرار گیرند.

هنگام انتخاب فولاد باید موارد زیر بررسی شوند:

• خواص مکانیکی در دمای کار
• مقاومت در برابر بارهای متناوب
• قابلیت ماشین‌کاری و دستیابی به تلرانس‌های موردنیاز
• الزامات جوشکاری یا تعمیر، در صورت مجاز بودن
• سازگاری با گاز فرایندی و شرایط خوردگی
• الزامات ردیابی مواد و گواهی‌های کیفی

صرف استفاده از فولاد آلیاژی به معنای مناسب‌بودن قطعه برای تمام شرایط صنعتی نیست؛ گرید دقیق و خواص تأییدشده آن اهمیت بیشتری دارند.

چدن‌های مهندسی

برخی انواع چدن، با توجه به خواص مکانیکی، قابلیت ریخته‌گری و شرایط طراحی، در ساخت بدنه یا سیلندر بعضی کمپرسورها کاربرد دارند.

بااین‌حال، انتخاب چدن برای سرویس‌های پرفشار، دمای بالا یا گازهای خورنده باید با بررسی محدودیت‌های متریال و الزامات طراحی صورت گیرد. نمی‌توان یک جنس را بدون درنظرگرفتن شرایط عملیاتی، گزینه‌ای عمومی برای همه کمپرسورها دانست.

لاینر یا بوش داخلی سیلندر

در برخی طراحی‌ها، سطح کاری سیلندر با استفاده از لاینر یا بوش داخلی تأمین می‌شود. این قطعه می‌تواند امکان مدیریت سایش و تعمیرپذیری را بهبود دهد؛ البته وجود لاینر، جنس آن و روش نصب به طراحی سازنده وابسته است.

در انتخاب لاینر باید سازگاری متریال، تلرانس نصب، انطباق ابعادی، انتقال حرارت و امکان تعویض یا بازسازی بررسی شود.

نکته مهم: انتخاب جنس سیلندر و اجزای داخلی آن باید با نقشه‌ها و الزامات سازنده و شرایط واقعی فرایند هماهنگ باشد. در سرویس‌های حاوی سولفید هیدروژن یا سایر محیط‌های خورنده، الزامات اختصاصی انتخاب مواد نیز باید ارزیابی شوند.

ماشین‌کاری سیلندر کمپرسور؛ دقتی که در عملکرد دیده می‌شود

ماشین‌کاری سیلندر کمپرسور یکی از مراحل حساس در ساخت یا بازسازی این قطعه است. حتی اگر ماده اولیه از کیفیت مناسبی برخوردار باشد، خطاهای ابعادی و هندسی می‌توانند موجب اختلال در عملکرد پیستون و رینگ‌ها شوند.

کنترل قطر داخلی سیلندر

قطر داخلی باید مطابق نقشه و تلرانس تعیین‌شده باشد. افزایش یا کاهش قطر نسبت به محدوده مجاز، بر لقی عملکردی، آب‌بندی و امکان استفاده از رینگ‌های استاندارد تأثیر می‌گذارد.

در عملیات تعمیراتی، تعیین قطر نهایی باید پس از بررسی میزان سایش و مشخص‌شدن امکان‌پذیری ماشین‌کاری انجام شود.

کنترل گردی و استوانه‌ای‌بودن

قطر اسمی به‌تنهایی کیفیت سطح کاری را مشخص نمی‌کند. سیلندر باید از نظر گردی، استوانه‌ای‌بودن و تغییرات قطر در طول مسیر حرکت پیستون نیز ارزیابی شود.

انحراف هندسی می‌تواند باعث تماس نامتوازن رینگ‌ها، افزایش سایش موضعی و کاهش کیفیت آب‌بندی شود.

زبری سطح و کیفیت پرداخت

زبری سطح داخلی باید با طراحی رینگ‌ها، نوع روان‌کاری و دستورالعمل سازنده هماهنگ باشد. سطح بیش از حد زبر ممکن است سایش را افزایش دهد و سطحی که پرداخت آن با نیاز طراحی سازگار نیست نیز می‌تواند بر نگهداری فیلم روان‌کار و عملکرد آب‌بندی اثر منفی بگذارد.

به همین دلیل، هدف ماشین‌کاری صرفاً رسیدن به سطحی بسیار صاف نیست؛ بلکه دستیابی به مشخصات سطحی تعریف‌شده برای همان کاربرد است.

هم‌محوری و موقعیت سطوح اتصال

سطوح اتصال، محل نصب اجزای جانبی و محور کاری سیلندر باید با نقشه مرجع تطبیق داشته باشند. خطا در این بخش‌ها ممکن است مونتاژ را دشوار کند یا بارگذاری نامتوازن در مجموعه ایجاد کند.

کنترل کیفیت سیلندر کمپرسور چگونه انجام می‌شود؟

کنترل کیفیت باید متناسب با نوع سیلندر، شرایط سرویس، حساسیت تجهیز و استاندارد قراردادی تعیین شود. یک برنامه بازرسی مناسب می‌تواند مراحل زیر را دربر بگیرد:

1. بررسی مدارک فنی: تطبیق نقشه، مشخصات مواد، ابعاد و الزامات سازنده.
2. بازرسی ظاهری: بررسی ترک‌های قابل مشاهده، خوردگی، آسیب‌های سطحی و آثار تعمیرات قبلی.
3. کنترل ابعادی: اندازه‌گیری قطر داخلی، طول کاری، موقعیت سطوح اتصال و سایر ابعاد بحرانی.
4. ارزیابی هندسی: بررسی گردی، استوانه‌ای‌بودن و سایر مشخصات هندسی موردنیاز.
5. بررسی خواص یا ساختار مواد: انجام آزمون‌های لازم بر اساس جنس قطعه و الزامات پروژه.
6. آزمون‌های غیرمخرب: در صورت نیاز، انتخاب روش مناسب برای بررسی ناپیوستگی‌ها بر اساس جنس و هندسه قطعه.
7. کنترل نهایی و مستندسازی: ثبت نتایج اندازه‌گیری‌ها و تأیید انطباق با معیارهای پذیرش.

آزمون‌های غیرمخرب مانند مایع نافذ، ذرات مغناطیسی یا آزمون فراصوت، کاربردهای یکسانی ندارند و باید متناسب با جنس، نوع عیب موردنظر و روش اجرایی انتخاب شوند.

همچنین، انجام آزمون فشار یا هر آزمون تکمیلی دیگر باید مطابق روش مصوب و الزامات تجهیز صورت گیرد؛ این آزمون‌ها جایگزین کنترل ابعادی و ارزیابی کامل کیفیت نیستند.

استانداردهای مرتبط با سیلندر کمپرسور

در کمپرسورهای رفت‌وبرگشتی مورد استفاده در صنایع نفت، گاز و پتروشیمی، استاندارد API 618 یکی از مراجع مهم مرتبط با طراحی و الزامات این نوع کمپرسورها است.

بااین‌حال، نباید فرض کرد که تمام جزئیات ساخت، تعمیر و پذیرش هر سیلندر صرفاً از یک استاندارد استخراج می‌شوند. الزامات دقیق به نوع تجهیز، نسخه استاندارد مورد استناد قرارداد، مشخصات سازنده و شرایط سرویس بستگی دارد.

برای ارزیابی یا سفارش سیلندر کمپرسور صنعتی، بهتر است موارد زیر مشخص باشند:

• استاندارد و نسخه مورد استناد پروژه
• نقشه‌ها و مشخصات فنی تأییدشده
• گرید و الزامات ردیابی مواد
• تلرانس‌های ابعادی و هندسی
• روش‌های بازرسی و آزمون
• معیارهای پذیرش و مدارک نهایی کیفیت

این اطلاعات به کاهش اختلاف در مشخصات سفارش و جلوگیری از ساخت قطعه‌ای که از نظر ابعادی مشابه، اما از نظر عملکردی نامتناسب است کمک می‌کنند.

چه زمانی سیلندر کمپرسور به تعمیر یا بازسازی نیاز دارد؟

تصمیم‌گیری درباره تعمیر سیلندر باید بر اساس بازرسی و اندازه‌گیری انجام شود، نه صرفاً بر اساس سن تجهیز یا ظاهر قطعه.

نشانه‌های زیر می‌توانند بررسی فنی سیلندر را ضروری کنند:

• افزایش غیرعادی نشتی داخلی یا افت ظرفیت کمپرسور
• مشاهده خراش، خوردگی یا سایش نامتعارف روی سطح کاری
• خروج ابعاد اندازه‌گیری‌شده از محدوده مجاز
• افزایش مصرف قطعات آب‌بندی در فاصله زمانی کوتاه
• مشاهده ترک یا آثار آسیب در بخش‌های حساس
• بروز مشکل در مونتاژ یا عدم انطباق قطعات جایگزین

البته این علائم الزاماً به معنای خرابی خود سیلندر نیستند. مشکلات سوپاپ‌ها، رینگ‌ها، روان‌کاری، شرایط فرایندی یا تنظیمات دستگاه نیز می‌توانند نشانه‌های مشابهی ایجاد کنند.

تفاوت تعمیر، بازسازی و تعویض سیلندر

تعمیر: شامل اقداماتی است که برای رفع عیب مشخص و بازگرداندن قطعه به شرایط پذیرش مجاز انجام می‌شوند.

بازسازی: معمولاً فرایندی گسترده‌تر است که می‌تواند شامل ارزیابی کامل، ماشین‌کاری مجدد، اصلاح سطوح و بررسی امکان استفاده مجدد از قطعه باشد.

تعویض: زمانی مطرح می‌شود که آسیب، محدودیت‌های طراحی یا هزینه و ریسک بازسازی، استفاده مجدد را نامناسب کند.

هرگونه تراش‌کاری یا افزایش قطر داخلی باید پس از بررسی نقشه و محدوده مجاز تعمیر انجام شود. برداشتن بیش از حد ماده می‌تواند ضخامت مؤثر، انطباق رینگ‌ها و قابلیت استفاده مجدد از سیلندر را تحت تأثیر قرار دهد.

چگونه عمر سیلندر کمپرسور را افزایش دهیم؟

افزایش عمر سیلندر تنها به کیفیت ساخت وابسته نیست؛ شرایط بهره‌برداری و نگهداری نیز اهمیت زیادی دارند.

• پایش شرایط فرایندی: فشار، دما، ترکیب گاز و تغییرات بار باید در محدوده مجاز دستگاه باشند.
• کنترل روان‌کاری: در تجهیزاتی که طراحی آن‌ها به روان‌کاری نیاز دارد، نوع و میزان روان‌کار باید مطابق دستورالعمل سازنده باشد.
• بررسی دوره‌ای نشتی: تغییرات عملکرد رینگ‌ها و سوپاپ‌ها باید بررسی شوند تا علت افت راندمان زودتر شناسایی شود.
• تحلیل روند خرابی: ثبت نتایج تعمیرات، ابعاد اندازه‌گیری‌شده و الگوی سایش به تشخیص ریشه‌ای مشکلات کمک می‌کند.
• استفاده از قطعات سازگار: پیستون، رینگ و لاینر باید با مشخصات طراحی سیلندر مطابقت داشته باشند.
• مستندسازی تعمیرات: ثبت میزان برداشت ماده، ابعاد نهایی و نتایج آزمون‌ها، کیفیت تصمیم‌گیری در تعمیرات بعدی را افزایش می‌دهد.

در کمپرسورهای فرایندی، بررسی علت اصلی خرابی اهمیت ویژه‌ای دارد. تعویض سیلندر بدون رفع علت‌هایی مانند آلودگی گاز، خوردگی، روان‌کاری نامناسب یا بارگذاری خارج از محدوده می‌تواند باعث تکرار خرابی شود.

هنگام سفارش سیلندر کمپرسور صنعتی چه اطلاعاتی ارائه کنیم؟

برای دریافت پیشنهاد فنی دقیق‌تر، بهتر است اطلاعات زیر در اختیار سازنده یا تأمین‌کننده قرار گیرد:

اگر نقشه اصلی موجود نیست، اندازه‌گیری قطعه و مهندسی معکوس ممکن است به‌عنوان بخشی از فرایند بررسی مطرح شود؛ اما بازسازی نقشه باید با ارزیابی مهندسی و کنترل الزامات طراحی همراه باشد. کپی‌کردن ابعاد ظاهری قطعه فرسوده به‌تنهایی برای تضمین عملکرد ایمن کافی نیست.

نقش آتین صنعت در تأمین نیازهای فنی صنایع

در انتخاب و تأمین قطعات صنعتی، تطبیق مشخصات فنی با شرایط واقعی بهره‌برداری اهمیت اساسی دارد. برای بررسی نیاز به ساخت، تأمین یا بازسازی سیلندر کمپرسور، اطلاعاتی مانند مدل دستگاه، نقشه قطعه، شرایط فرایندی و سابقه خرابی می‌توانند نقطه شروع مناسبی برای ارزیابی فنی باشند.

مخاطبان صنعتی می‌توانند برای بررسی نیاز خود به قطعات کمپرسور و تجهیزات مرتبط، از طریق وب‌سایت آتین صنعت اطلاعات فنی و درخواست خود را مطرح کنند. نوع خدمات قابل ارائه، امکان ساخت یا بازسازی و محدوده فنی هر پروژه باید بر اساس توانمندی تأییدشده و مشخصات همان سفارش مشخص شود.

جمع‌بندی

سیلندر کمپرسور صنعتی قطعه‌ای حساس است که کیفیت طراحی و ساخت آن بر راندمان، آب‌بندی، قابلیت اطمینان و هزینه نگهداری کمپرسور رفت‌وبرگشتی اثر می‌گذارد. انتخاب متریال مناسب، کنترل دقیق ابعاد و هندسه، کیفیت ماشین‌کاری، سازگاری با شرایط گاز و اجرای برنامه بازرسی متناسب با کاربرد، از مهم‌ترین عوامل دستیابی به عملکرد قابل اعتماد هستند.

برای انتخاب یا بازسازی سیلندر کمپرسور، تصمیم نهایی باید بر اساس نقشه‌های فنی، شرایط واقعی سرویس، نتایج بازرسی و الزامات سازنده گرفته شود. چنین رویکردی احتمال خرابی تکراری و هزینه‌های ناشی از توقف ناخواسته تجهیزات را کاهش می‌دهد.

سوالات متداول درباره سیلندر کمپرسور

۱. مهم‌ترین معیار انتخاب سیلندر کمپرسور چیست؟

ترکیبی از فشار و دمای کاری، ترکیب گاز، مشخصات مکانیکی، جنس مواد، تلرانس‌های ابعادی و الزامات سازنده تعیین‌کننده هستند. هیچ معیار واحدی برای انتخاب تمام سیلندرهای صنعتی کافی نیست.

۲. آیا می‌توان سیلندر کمپرسور فرسوده را ماشین‌کاری کرد؟

در برخی موارد بله؛ اما ابتدا باید میزان سایش، ترک‌خوردگی، ضخامت مؤثر، محدودیت‌های طراحی و امکان استفاده از رینگ یا لاینر مناسب بررسی شوند. ماشین‌کاری باید در محدوده مجاز انجام شود.

۳. تفاوت سیلندر کمپرسور و لاینر چیست؟

سیلندر، مجموعه یا بدنه محفظه کاری است؛ درحالی‌که لاینر قطعه داخلی قابل نصب در برخی طراحی‌هاست که سطح کاری پیستون و رینگ‌ها را فراهم می‌کند. همه سیلندرها الزاماً لاینر جداگانه ندارند.

۴. چه عواملی موجب سایش سیلندر کمپرسور می‌شوند؟

شرایط روان‌کاری نامناسب، آلودگی، خوردگی، عدم انطباق قطعات، خطای هندسی، شرایط حرارتی نامناسب و کارکرد خارج از محدوده طراحی می‌توانند در سایش نقش داشته باشند.

۵. استاندارد API 618 چه ارتباطی با سیلندر کمپرسور دارد؟

API 618 به کمپرسورهای رفت‌وبرگشتی مورد استفاده در خدمات صنایع نفت، شیمیایی و گاز می‌پردازد و یکی از مراجع مهم برای الزامات طراحی و ساخت این تجهیزات است. الزامات نهایی باید با نسخه استاندارد و مشخصات پروژه تطبیق داده شوند.

۶. برای سفارش سیلندر کمپرسور چه مدارکی لازم است؟

نقشه یا شماره فنی، مشخصات مدل دستگاه، اطلاعات فشار و دما، ترکیب گاز، جنس قطعه و الزامات بازرسی از مهم‌ترین اطلاعات موردنیاز هستند. در نبود نقشه، بررسی مهندسی و اندازه‌گیری قطعه ممکن است لازم باشد.
