لاینر کمپرسور یکی از قطعات مهم در برخی کمپرسورهای صنعتی، به‌ویژه کمپرسورهای رفت‌وبرگشتی است که وظیفه ایجاد سطح کاری مناسب برای حرکت پیستون و محافظت از بدنه سیلندر در برابر سایش را بر عهده دارد. انتخاب صحیح لاینر، کیفیت ساخت و دقت ابعادی آن می‌تواند بر عملکرد کمپرسور، میزان نشتی، هزینه تعمیرات و طول عمر تجهیزات تأثیر بگذارد.

در صنایع نفت، گاز، پتروشیمی و پالایشگاه‌ها، شناخت ویژگی‌های فنی لاینر کمپرسور به مهندسان تعمیرات، کارشناسان خرید و مدیران نگهداری و تعمیرات کمک می‌کند تا قطعه مناسب را متناسب با شرایط عملیاتی دستگاه انتخاب کنند.

در این مقاله، به بررسی ساختار لاینر کمپرسور، انواع آن، جنس مواد اولیه، تفاوت لاینر و سیلندر، روش‌های ساخت و نکات مهم در انتخاب و نگهداری این قطعه می‌پردازیم.

لاینر کمپرسور چیست؟

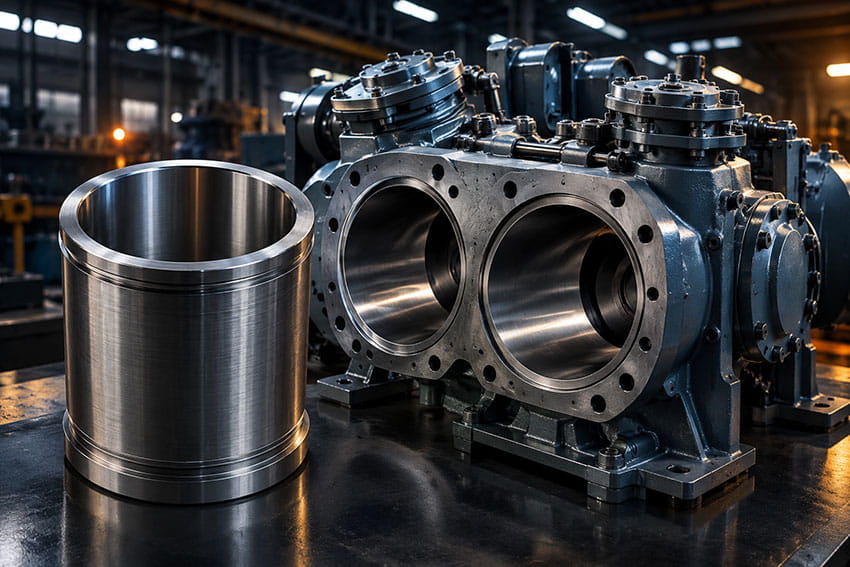

لاینر کمپرسور (Compressor Liner) قطعه‌ای استوانه‌ای یا غلاف‌مانند است که در برخی طراحی‌های کمپرسور، به‌ویژه کمپرسورهای رفت‌وبرگشتی، در داخل بدنه سیلندر نصب می‌شود و سطح داخلی موردنیاز برای حرکت پیستون را فراهم می‌کند.

این قطعه معمولاً به‌عنوان یک سطح کاری قابل تعویض طراحی می‌شود تا در صورت ایجاد سایش، خراش یا آسیب‌های مشخص، بتوان آن را بررسی و در صورت لزوم تعویض کرد؛ بدون آنکه همیشه نیاز به تعویض کامل مجموعه سیلندر وجود داشته باشد.

البته همه کمپرسورها دارای لاینر مجزا نیستند. در برخی مدل‌ها، سطح داخلی سیلندر مستقیماً ماشین‌کاری شده و همان سطح، محل حرکت پیستون یا مجموعه آب‌بندی آن است.

وظیفه اصلی لاینر کمپرسور، فراهم‌کردن سطح داخلی دقیق و مقاوم در برابر سایش و کمک به حفظ عملکرد صحیح مجموعه سیلندر و پیستون است.

عملکرد مناسب این قطعه به عواملی مانند جنس مواد، سختی سطح، کیفیت ماشین‌کاری، صافی سطح، تلرانس‌های ابعادی و شرایط کاری کمپرسور وابسته است.

لاینر کمپرسور چه وظایفی دارد؟

لاینر در کمپرسورهایی که با این ساختار طراحی شده‌اند، چند وظیفه مهم بر عهده دارد.

۱. کاهش اثر سایش در مجموعه سیلندر

در کمپرسور رفت‌وبرگشتی، پیستون و اجزای مرتبط با آن در داخل سیلندر حرکت می‌کنند. در صورت وجود تماس لغزشی، آلودگی، روانکاری نامناسب یا شرایط عملیاتی نامطلوب، سایش می‌تواند به‌تدریج افزایش یابد.

لاینر با ایجاد سطح کاری مناسب و استفاده از مواد متناسب با شرایط عملکرد، می‌تواند به کنترل سایش کمک کند. میزان این اثرگذاری به طراحی دستگاه و نوع مجموعه پیستون و رینگ‌ها وابسته است.

۲. حفظ کیفیت سطح داخلی سیلندر

سطح داخلی لاینر باید از نظر قطر، گردی، استوانه‌ای‌بودن و کیفیت پرداخت در محدوده مجاز طراحی قرار داشته باشد. ایجاد خراش، تغییر شکل یا افزایش زبری سطح می‌تواند عملکرد رینگ‌های پیستون و سایر اجزای مرتبط را تحت تأثیر قرار دهد.

۳. کمک به عملکرد صحیح سیستم آب‌بندی

در کمپرسورهای رفت‌وبرگشتی، آب‌بندی گاز به طراحی مجموعه پیستون، رینگ‌ها، فاصله‌های مجاز و وضعیت سطح داخلی سیلندر وابسته است.

لاینر سالم و دقیق می‌تواند شرایط مناسبی برای عملکرد این اجزا فراهم کند. بااین‌حال، لاینر به‌تنهایی وظیفه آب‌بندی گاز را بر عهده ندارد و عملکرد نهایی به کل مجموعه وابسته است.

۴. تسهیل تعمیرات و بازسازی تجهیزات

در طراحی‌هایی که لاینر قابل تعویض دارند، امکان جایگزینی این قطعه می‌تواند فرایند تعمیرات را ساده‌تر کند. در چنین شرایطی، به‌جای تعویض کامل سیلندر، ممکن است بتوان با بررسی ابعادی و وضعیت قطعه، لاینر را تعویض و مجموعه را مطابق دستورالعمل سازنده بازسازی کرد.

این مزیت در تجهیزات صنعتی با هزینه بالای توقف تولید اهمیت ویژه‌ای دارد.

انواع لاینر کمپرسور

لاینرهای کمپرسور را می‌توان از نظر ساختار، جنس مواد و شرایط کاربرد دسته‌بندی کرد. انتخاب هر نوع باید بر اساس نقشه فنی، مشخصات سازنده و شرایط عملیاتی انجام شود.

۱. لاینر کمپرسور چدنی

چدن در برخی کاربردهای صنعتی به دلیل ویژگی‌هایی مانند قابلیت ماشین‌کاری، رفتار مناسب در برابر سایش و توانایی ایجاد سطح کاری مطلوب مورد استفاده قرار می‌گیرد.

بااین‌حال، انتخاب نوع چدن باید با توجه به فشار، دما، نوع گاز، بارگذاری، سرعت حرکت و الزامات طراحی انجام شود. تمام گریدهای چدن برای همه شرایط کمپرسوری مناسب نیستند.

۲. لاینر کمپرسور فولادی

در برخی طراحی‌ها، فولادهای مهندسی به دلیل قابلیت انتخاب ترکیب شیمیایی و خواص مکانیکی متناسب با نیاز کاربرد مورد استفاده قرار می‌گیرند.

نوع فولاد، عملیات حرارتی، سختی نهایی و روش پرداخت سطح باید متناسب با بارگذاری و شرایط سرویس تعیین شوند. صرف استفاده از فولاد، تضمینی برای مقاومت سایشی یا عمر بیشتر لاینر نیست.

۳. لاینرهای ساخته‌شده از آلیاژهای مهندسی

در کاربردهایی که شرایط عملیاتی خاص، الزامات خوردگی یا نیازهای مکانیکی ویژه وجود دارد، ممکن است استفاده از آلیاژهای مهندسی مورد بررسی قرار گیرد.

انتخاب آلیاژ باید بر اساس اطلاعات واقعی سرویس، سازگاری شیمیایی، قابلیت ساخت و الزامات سازنده انجام شود. استفاده از مواد خاص بدون ارزیابی فنی لزوماً موجب بهبود عملکرد نخواهد شد.

۴. لاینرهای دارای عملیات سطحی یا پوشش مهندسی

بسته به طراحی، ممکن است برای برخی سطوح کاری از عملیات حرارتی یا پوشش‌های مهندسی استفاده شود تا خواصی مانند سختی یا مقاومت سایشی بهبود پیدا کنند.

نوع پوشش یا عملیات سطحی باید با جنس پایه، ابعاد نهایی، شرایط تماس، روانکاری و الزامات تعمیراتی سازگار باشد. این راهکار برای تمام لاینرهای کمپرسور ضروری نیست.

لاینر کمپرسور از چه موادی ساخته می‌شود؟

جنس لاینر کمپرسور یکی از مهم‌ترین عوامل تعیین‌کننده در عملکرد و طول عمر آن است. انتخاب مواد اولیه باید بر اساس شرایط واقعی کارکرد انجام شود، نه صرفاً بر مبنای قیمت یا سختی اسمی ماده.

مهم‌ترین عوامل در انتخاب مواد عبارت‌اند از:

• مقاومت سایشی: توانایی سطح در تحمل سایش ناشی از حرکت و تماس اجزای مرتبط.
• استحکام مکانیکی: قابلیت تحمل بارهای ناشی از فشار و شرایط عملیاتی.
• پایداری ابعادی: حفظ ابعاد و شکل قطعه در محدوده دمایی و بارگذاری مجاز.
• قابلیت ماشین‌کاری: امکان دستیابی به قطر، تلرانس و کیفیت سطح موردنیاز.
• سازگاری شیمیایی: مقاومت مناسب در برابر گاز فرایندی، رطوبت و سایر مواد موجود در محیط کاری.
• قابلیت تعمیر و بازسازی: امکان بازرسی، اصلاح یا تعویض قطعه مطابق دستورالعمل سازنده.

در عمل، انتخاب نهایی میان فولاد، چدن یا آلیاژهای دیگر باید با توجه به طراحی کمپرسور، نقشه ساخت و مشخصات فنی قطعه صورت گیرد.

تفاوت لاینر کمپرسور و سیلندر کمپرسور چیست؟

لاینر و سیلندر کمپرسور دو اصطلاح مرتبط هستند، اما از نظر ساختار و عملکرد دقیقاً یکسان نیستند.

سیلندر، محفظه اصلی مرتبط با حرکت پیستون و فشرده‌سازی گاز در کمپرسور رفت‌وبرگشتی است. لاینر، در صورت وجود، قطعه‌ای مجزا است که در داخل سیلندر نصب می‌شود و سطح کاری داخلی را تشکیل می‌دهد.

مهم‌ترین تفاوت‌های این دو قطعه عبارت‌اند از:

بنابراین، هنگام سفارش قطعه باید مشخص شود که تجهیز موردنظر دارای لاینر مجزا است یا سطح داخلی آن مستقیماً روی بدنه سیلندر ماشین‌کاری شده است.

لاینر کمپرسور چگونه ساخته می‌شود؟

فرایند ساخت لاینر کمپرسور به نوع مواد، طراحی قطعه و الزامات فنی دستگاه بستگی دارد. تولید یک لاینر دقیق صرفاً به ساخت شکل استوانه‌ای محدود نمی‌شود؛ بلکه کنترل کیفیت مواد و ابعاد نهایی نیز اهمیت زیادی دارد.

مرحله اول: بررسی نقشه و شرایط کاری

در ابتدای فرایند، نقشه فنی، ابعاد، تلرانس‌ها، جنس مواد، شرایط نصب و الزامات سازنده بررسی می‌شوند.

اطلاعاتی مانند مدل کمپرسور، قطر داخلی، طول لاینر، نحوه تثبیت، شرایط روانکاری و مشخصات گاز فرایندی در انتخاب روش تولید مؤثر هستند.

مرحله دوم: انتخاب مواد اولیه

مواد اولیه باید بر اساس خواص مکانیکی، مقاومت سایشی، قابلیت ماشین‌کاری و شرایط عملیاتی انتخاب شوند.

در صورت نیاز، مشخصات مواد از طریق گواهی مواد یا آزمون‌های موردنیاز پروژه کنترل می‌شود.

مرحله سوم: ماشین‌کاری اولیه

در این مرحله، قطعه خام به ابعاد نزدیک به شکل نهایی می‌رسد. عملیات ممکن است شامل تراش‌کاری، سوراخ‌کاری یا سایر فرایندهای متناسب با طراحی باشد.

مرحله چهارم: عملیات حرارتی یا سطحی

اگر طراحی قطعه نیازمند عملیات حرارتی یا پوشش خاصی باشد، این مرحله مطابق مشخصات فنی انجام می‌شود.

در نظر گرفتن تغییرات احتمالی ابعاد پس از عملیات حرارتی ضروری است؛ زیرا این تغییرات می‌توانند بر تلرانس‌های نهایی تأثیر بگذارند.

مرحله پنجم: ماشین‌کاری نهایی و پرداخت سطح

قطر داخلی، گردی، استوانه‌ای‌بودن و زبری سطح باید به مقادیر تعیین‌شده در نقشه برسند.

در این مرحله ممکن است از روش‌های پرداخت دقیق، متناسب با جنس قطعه و الزامات سطحی، استفاده شود.

مرحله ششم: کنترل کیفیت

در پایان، ابعاد و کیفیت سطح بررسی می‌شوند و در صورت نیاز، آزمون‌های تکمیلی انجام می‌گیرند.

کنترل نهایی باید متناسب با حساسیت قطعه و مشخصات فنی آن باشد. برای قطعاتی که در شرایط عملیاتی دشوار کار می‌کنند، مستندسازی نتایج کنترل کیفیت می‌تواند در فرایند تأیید قطعه و نگهداری تجهیزات اهمیت داشته باشد.

چه عواملی باعث خرابی لاینر کمپرسور می‌شوند؟

خرابی لاینر ممکن است به دلایل مختلفی رخ دهد. تشخیص علت اصلی پیش از تعویض قطعه اهمیت دارد؛ زیرا در صورت رفع‌نشدن عامل خرابی، لاینر جدید نیز ممکن است با همان مشکل مواجه شود.

۱. روانکاری نامناسب

در طراحی‌هایی که روانکاری در عملکرد مجموعه مؤثر است، کمبود روانکار، توزیع نامناسب آن یا استفاده از روانکار نامتناسب می‌تواند موجب افزایش سایش شود.

۲. آلودگی گاز یا ورود ذرات خارجی

وجود ذرات جامد در گاز فرایندی می‌تواند باعث خراشیدگی و آسیب به سطح داخلی لاینر شود. بررسی سیستم فیلتراسیون و شرایط فرایندی در این موارد ضروری است.

۳. نصب غیراصولی

عدم رعایت الزامات نصب، تلرانس‌های مونتاژ یا نحوه تثبیت قطعه ممکن است موجب تغییر شکل، تمرکز تنش یا اختلال در عملکرد مجموعه شود.

۴. انتخاب نامناسب مواد

اگر جنس لاینر با شرایط فشار، دما، خوردگی یا سایش سازگار نباشد، احتمال خرابی زودهنگام افزایش می‌یابد.

۵. خارج‌شدن ابعاد از محدوده مجاز

افزایش قطر داخلی، بیضی‌شدن، ایجاد شیار یا تغییر شکل سطح می‌تواند عملکرد مجموعه پیستون و رینگ‌ها را مختل کند.

۶. شرایط عملیاتی نامناسب

تغییرات خارج از محدوده طراحی، نوسانات غیرمجاز و سایر شرایط نامناسب عملیاتی نیز می‌توانند بر عمر لاینر اثر بگذارند.

علائم خرابی لاینر کمپرسور چیست؟

تشخیص خرابی لاینر باید بر اساس علائم عملکردی، سوابق تعمیرات و بازرسی فنی انجام شود. برخی از نشانه‌های احتمالی عبارت‌اند از:

• افزایش نشتی داخلی یا کاهش عملکرد فشرده‌سازی، در صورت ارتباط با وضعیت سطح کاری و مجموعه آب‌بندی.
• مشاهده خراش، خوردگی، شیار یا آثار سایش در سطح داخلی.
• افزایش غیرعادی دمای قطعات مرتبط.
• تغییر ابعاد لاینر نسبت به محدوده مجاز تعیین‌شده توسط سازنده.
• مشاهده آسیب در رینگ‌های پیستون یا اجزای مرتبط که ممکن است با وضعیت لاینر ارتباط داشته باشد.

این نشانه‌ها اختصاصی لاینر نیستند و ممکن است دلایل دیگری نیز داشته باشند. بنابراین، پیش از تصمیم‌گیری درباره تعویض قطعه باید علت مشکل بررسی شود.

چه زمانی باید لاینر کمپرسور تعویض شود؟

زمان تعویض لاینر را نمی‌توان برای تمام کمپرسورها با یک عدد یا بازه زمانی ثابت تعیین کرد. این تصمیم باید بر اساس دستورالعمل سازنده، ساعات کارکرد، شرایط سرویس، سوابق تعمیراتی و نتایج بازرسی انجام شود.

مهم‌ترین معیارهای تصمیم‌گیری عبارت‌اند از:

1. رسیدن قطر داخلی یا سایر ابعاد به حدود مجاز تعمیراتی یا تعویض.
2. مشاهده ترک، خوردگی یا آسیب ساختاری غیرقابل‌قبول.
3. وجود خراش یا شیارهایی که از حدود مجاز تعمیراتی فراتر رفته‌اند.
4. کاهش کیفیت سطح به حدی که عملکرد صحیح مجموعه را مختل کند.
5. تأیید خرابی لاینر به‌عنوان یکی از عوامل مؤثر در اختلال عملکرد کمپرسور.

اگر سازنده امکان تعمیر یا بازسازی سطح را مجاز دانسته باشد، این گزینه نیز می‌تواند بررسی شود. بااین‌حال، هرگونه بازسازی باید بدون نقض محدودیت‌های ابعادی و الزامات ایمنی دستگاه انجام شود.

هنگام خرید لاینر کمپرسور به چه نکاتی توجه کنیم؟

خرید لاینر کمپرسور صنعتی نیازمند تطبیق دقیق مشخصات قطعه با کمپرسور موردنظر است. انتخاب قطعه صرفاً بر اساس ابعاد ظاهری یا شباهت به نمونه قبلی ممکن است به مشکلات نصب و عملکرد منجر شود.

پیش از سفارش، موارد زیر را بررسی کنید:

• مدل و سازنده کمپرسور: برای شناسایی دقیق قطعه و نسخه طراحی.
• شماره فنی یا Part Number: در صورت موجودبودن در کاتالوگ یا نقشه سازنده.
• ابعاد و تلرانس‌ها: شامل قطر داخلی و خارجی، طول و سایر ویژگی‌های هندسی.
• جنس و مشخصات مواد: متناسب با شرایط کاری و نقشه فنی.
• کیفیت سطح: بر اساس مشخصات پرداخت و زبری موردنیاز.
• شرایط عملیاتی: شامل فشار، دما، نوع گاز، روانکاری و شرایط بارگذاری.
• مدارک کنترل کیفیت: متناسب با الزامات فنی و حساسیت تجهیز.
• سازگاری با قطعات مجاور: به‌ویژه پیستون، رینگ‌ها و اجزای آب‌بندی.

اگر قطعه اصلی در دسترس نباشد، ساخت جایگزین باید با بررسی مهندسی و اندازه‌برداری دقیق انجام شود. مشابه‌بودن ابعاد ظاهری به‌تنهایی برای تأیید عملکرد قطعه کافی نیست.

نقش لاینر کمپرسور در صنایع نفت، گاز و پتروشیمی

کمپرسورهای صنعتی در بخش‌های مختلف صنایع فرایندی برای انتقال، افزایش فشار و گردش گازها مورد استفاده قرار می‌گیرند. در برخی کمپرسورهای رفت‌وبرگشتی این صنایع، لاینر یکی از اجزای مهم مجموعه سیلندر محسوب می‌شود.

کیفیت این قطعه می‌تواند بر قابلیت اطمینان تجهیز و برنامه‌ریزی تعمیرات اثر بگذارد. به همین دلیل، انتخاب مواد مناسب، ماشین‌کاری دقیق و کنترل ابعادی در ساخت قطعات جایگزین اهمیت ویژه‌ای دارند.

در پروژه‌های صنعتی، بررسی لاینر باید بخشی از ارزیابی کلی مجموعه سیلندر، پیستون و سیستم آب‌بندی باشد. همچنین، شرایط واقعی فرایند و مشخصات فنی سازنده باید مبنای تصمیم‌گیری قرار گیرند.

ساخت و تأمین لاینر کمپرسور در ایران

تأمین قطعات دقیق کمپرسور برای صنایع نفت، گاز و پتروشیمی به توانایی فنی در بررسی نقشه، انتخاب مواد، ماشین‌کاری و کنترل کیفیت وابسته است.

در انتخاب سازنده داخلی، صرفاً قیمت یا زمان تحویل را ملاک قرار ندهید. بررسی سابقه فنی، تجهیزات تولید، قابلیت دستیابی به تلرانس‌های موردنیاز، امکان ارائه مدارک مواد و نتایج کنترل کیفیت نیز ضروری است.

آتین صنعت رسپینا در حوزه قطعات صنعتی مرتبط با کمپرسورهای رفت‌وبرگشتی فعالیت دارد. برای بررسی امکان ساخت یا تأمین لاینر کمپرسور، لازم است نقشه فنی، شماره قطعه، مدل دستگاه و مشخصات عملیاتی در اختیار واحد فنی قرار گیرد تا قابلیت ساخت و الزامات کیفی قطعه ارزیابی شود.

پیش از ثبت سفارش، توصیه می‌شود درباره جنس قابل‌تأمین، تلرانس‌های قابل دستیابی، روش کنترل کیفیت و امکان انطباق قطعه با مشخصات سازنده توافق فنی صورت گیرد.

سؤالات متداول درباره لاینر کمپرسور

لاینر کمپرسور چیست و چه کاربردی دارد؟

لاینر کمپرسور قطعه‌ای استوانه‌ای یا غلاف‌مانند است که در برخی کمپرسورها داخل سیلندر نصب می‌شود و سطح کاری داخلی را فراهم می‌کند. کاربرد آن می‌تواند شامل مدیریت سایش، حفظ کیفیت سطح و تسهیل تعمیرات از طریق تعویض قطعه باشد.

آیا تمام کمپرسورها لاینر دارند؟

خیر. وجود لاینر به طراحی کمپرسور بستگی دارد. برخی مدل‌ها از لاینر مجزا استفاده می‌کنند، درحالی‌که در مدل‌های دیگر، سطح داخلی سیلندر مستقیماً ماشین‌کاری شده است.

تفاوت لاینر کمپرسور با سیلندر کمپرسور چیست؟

سیلندر بخش اصلی محفظه فشرده‌سازی است؛ اما لاینر، در طراحی‌های دارای این قطعه، داخل سیلندر قرار می‌گیرد و سطح کاری داخلی را تشکیل می‌دهد. لاینر معمولاً کوچک‌تر و قابل‌تعویض‌تر از مجموعه اصلی سیلندر است.

لاینر کمپرسور از چه جنسی ساخته می‌شود؟

بسته به طراحی و شرایط عملیاتی، ممکن است از چدن، فولاد یا آلیاژهای مهندسی استفاده شود. جنس نهایی باید بر اساس نقشه، الزامات سازنده و شرایط کاری انتخاب شود.

چه عواملی عمر لاینر کمپرسور را کاهش می‌دهند؟

روانکاری نامناسب، ورود ذرات خارجی، نصب نادرست، انتخاب نامناسب مواد، سایش بیش از حد و کارکرد خارج از محدوده طراحی از عوامل احتمالی کاهش عمر لاینر هستند.

آیا امکان ساخت لاینر کمپرسور در داخل ایران وجود دارد؟

امکان ساخت به پیچیدگی قطعه، جنس مواد، ابعاد، تلرانس‌ها، تجهیزات تولید و الزامات کنترل کیفیت بستگی دارد. برای ارزیابی امکان ساخت داخلی، ارائه نقشه فنی یا نمونه معتبر و مشخصات کمپرسور ضروری است.

چگونه لاینر مناسب کمپرسور را انتخاب کنیم؟

برای انتخاب صحیح باید مدل دستگاه، شماره فنی قطعه، ابعاد و تلرانس‌ها، جنس مواد، شرایط عملیاتی و الزامات نصب بررسی شوند. در صورت نبود اطلاعات کافی، تصمیم‌گیری باید با بررسی مهندسی و تأیید سازنده یا متخصص فنی انجام شود.

جمع‌بندی

لاینر کمپرسور یکی از قطعات مهم در برخی کمپرسورهای رفت‌وبرگشتی است که با فراهم‌کردن سطح کاری مناسب، به عملکرد صحیح مجموعه سیلندر و پیستون کمک می‌کند. کیفیت مواد، دقت ماشین‌کاری، شرایط نصب و نگهداری مناسب در عملکرد و طول عمر این قطعه نقش دارند.

برای انتخاب یا ساخت لاینر کمپرسور، باید مشخصات فنی دستگاه و الزامات سازنده مبنای تصمیم‌گیری قرار گیرند. بررسی دقیق این عوامل می‌تواند از انتخاب قطعه نامناسب، تعمیرات تکراری و هزینه‌های اضافی جلوگیری کند.

اگر برای تأمین لاینر کمپرسور یا سایر قطعات کمپرسور رفت‌وبرگشتی به بررسی فنی نیاز دارید، مشخصات تجهیز و نقشه قطعه را برای ارزیابی امکان ساخت و انطباق با الزامات عملیاتی آماده کنید.
