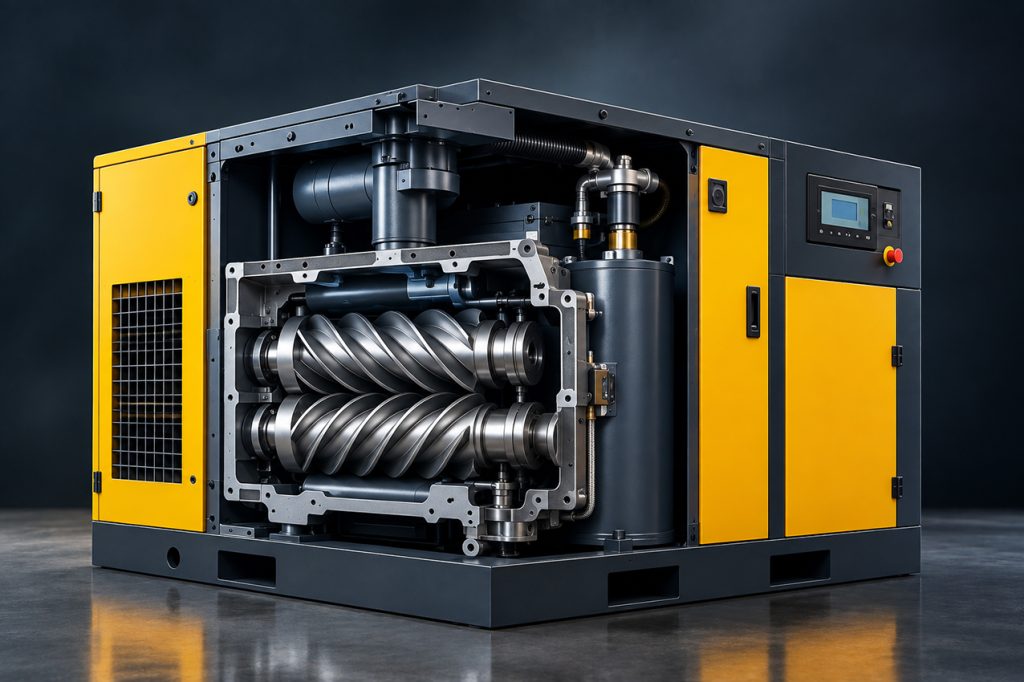

کمپرسور اسکرو (Screw Compressor) یکی از پرکاربردترین انواع کمپرسورهای جابجایی مثبت است که برای فشردهسازی مداوم گاز و هوا مورد استفاده قرار میگیرد. در این نوع کمپرسور، دو روتور مارپیچی در داخل محفظهای دقیقاً ماشینکاریشده میچرخند و با کاهش تدریجی حجم فضای بین روتورها، گاز را فشرده میکنند.
کمپرسورهای اسکرو به دلیل جریان خروجی یکنواخت، قابلیت کارکرد مداوم، ساختار نسبتاً فشرده و لرزش کمتر نسبت به کمپرسورهای رفتوبرگشتی، در بسیاری از صنایع از جمله نفت و گاز، پتروشیمی، کارخانههای تولیدی، صنایع غذایی، دارویی و سیستمهای هوای فشرده استفاده میشوند.
در این مقاله، با نحوه عملکرد کمپرسور اسکرو، انواع آن، اجزای اصلی، تفاوت مدل روغنی و بدون روغن، کاربردها، مزایا و معایب و مهمترین پارامترهای انتخاب کمپرسور اسکرو آشنا میشویم.
کمپرسور اسکرو چیست؟
کمپرسور اسکرو نوعی کمپرسور جابجایی مثبت است که برای فشردهسازی گاز از روتورهای مارپیچی استفاده میکند.
در رایجترین ساختار، دو روتور به نامهای روتور نر (Male Rotor) و روتور ماده (Female Rotor) درون محفظه کمپرسور قرار دارند. با چرخش روتورها، گاز از سمت ورودی وارد فضای بین دندانههای روتورها میشود. سپس این فضا بهتدریج کوچکتر شده و گاز تحت فشار قرار میگیرد.
به زبان ساده:
ورود گاز → محبوس شدن گاز بین روتورها → کاهش حجم → افزایش فشار → خروج گاز فشرده
برخلاف کمپرسورهای رفتوبرگشتی که عملیات تراکم به صورت رفت و برگشتی انجام میشود، در کمپرسور اسکرو فرآیند فشردهسازی به صورت پیوسته و چرخشی انجام میگیرد.
کمپرسور اسکرو چگونه کار میکند؟
عملکرد کمپرسور اسکرو را میتوان به چند مرحله اصلی تقسیم کرد:
۱. مکش گاز
گاز یا هوای ورودی از طریق مسیر ورودی وارد محفظه کمپرسور میشود.
در این مرحله، فضای بین روتورها باز است و گاز میتواند وارد حفرههای موجود میان دندانههای مارپیچی شود.
۲. محبوس شدن گاز
با چرخش روتورها، بخشی از گاز در فضای بین روتورها و پوسته محبوس میشود.
هندسه روتورها به گونهای طراحی شده است که گاز را از سمت مکش به سمت خروجی منتقل کند.
۳. تراکم گاز
با ادامه چرخش روتورها، حجم فضای محبوسشده کاهش پیدا میکند.
بر اساس اصل فشردهسازی، کاهش حجم گاز باعث افزایش فشار آن میشود.
در کمپرسور اسکرو روغنی، روغن نیز در این مرحله به محفظه تراکم تزریق میشود و علاوه بر کمک به آببندی، نقش مهمی در خنککاری و روانکاری دارد.
۴. تخلیه گاز
پس از رسیدن گاز به فشار موردنظر، گاز فشرده از سمت خروجی محفظه خارج میشود.
در نتیجه، برخلاف کمپرسورهای رفتوبرگشتی، جریان گاز خروجی کمپرسور اسکرو معمولاً یکنواختتر است.
اجزای اصلی کمپرسور اسکرو
کمپرسور اسکرو از مجموعهای از قطعات مکانیکی و کنترلی تشکیل شده است که عملکرد صحیح آنها برای دستیابی به فشار، دبی و راندمان موردنظر اهمیت دارد.
۱. روتورها
مهمترین بخش کمپرسور اسکرو، روتورهای مارپیچی هستند.
معمولاً یک روتور نر و یک روتور ماده در داخل محفظه قرار دارند. شکل پروفیل دندانهها، تعداد لوبها، قطر روتورها، نسبت طول به قطر و فاصلههای داخلی، تأثیر مستقیمی بر ظرفیت و عملکرد کمپرسور دارند.
دقت ساخت روتورها اهمیت بسیار زیادی دارد، زیرا فاصلههای نامناسب میتوانند باعث افزایش نشتی داخلی و کاهش راندمان شوند.
۲. پوسته یا Air End
روتورها درون پوستهای دقیق قرار میگیرند که در کمپرسورهای هوای فشرده معمولاً به عنوان Air End شناخته میشود.
هندسه داخلی پوسته و پورتهای مکش و تخلیه باید متناسب با طراحی روتورها باشد.
۳. شفت
نیروی محرکه از طریق شفت به روتور منتقل میشود.
شفت باید بتواند گشتاور موردنیاز را با حداقل تغییر شکل و ارتعاش منتقل کند.
۴. یاتاقانها
یاتاقانها وظیفه نگهداری روتورها و تحمل بارهای شعاعی و محوری را بر عهده دارند.
انتخاب، روانکاری و وضعیت یاتاقانها از عوامل مهم در قابلیت اطمینان کمپرسور هستند.
۵. سیستم روغنکاری
در مدلهای روغنی، سیستم روغن وظایف مختلفی دارد، از جمله:
- روانکاری قطعات
- خنککاری
- کاهش نشتی داخلی
- کمک به آببندی بین روتورها و پوسته
- انتقال حرارت
کیفیت و شرایط روغن میتواند تأثیر مستقیمی بر عمر قطعات و عملکرد کمپرسور داشته باشد.
۶. جداکننده روغن
در کمپرسور اسکرو روغنی، هوای خروجی حاوی مقداری روغن است.
جداکننده روغن یا Oil Separator روغن را از جریان هوای فشرده جدا میکند تا روغن تا حد امکان به مدار روغن بازگردد.
۷. خنککننده
در فرآیند تراکم، دمای گاز افزایش پیدا میکند.
به همین دلیل کمپرسور اسکرو به سیستم خنککاری نیاز دارد. بسته به طراحی دستگاه، این سیستم میتواند هواخنک یا آبخنک باشد.
انواع کمپرسور اسکرو
کمپرسورهای اسکرو را میتوان از چند دیدگاه دستهبندی کرد.
مهمترین تقسیمبندی از نظر وجود یا عدم وجود روغن در محفظه تراکم است.
کمپرسور اسکرو روغنی
در کمپرسور اسکرو روغنی یا Oil-Injected Screw Compressor، روغن مستقیماً به محفظه تراکم تزریق میشود.
این روغن چند وظیفه مهم دارد:
- کاهش اصطکاک
- آببندی فضای بین روتورها
- جذب بخشی از حرارت تراکم
- کاهش دمای گاز
- روانکاری اجزای داخلی
پس از تراکم، مخلوط هوا و روغن وارد بخش جداسازی میشود و روغن از جریان هوای فشرده جدا میشود.
این نوع کمپرسور در بسیاری از کاربردهای صنعتی که هوای فشرده با کیفیت معمولی یا مناسب فرآیند موردنیاز است، کاربرد گستردهای دارد.
کمپرسور اسکرو بدون روغن چیست؟
در کمپرسور اسکرو بدون روغن یا Oil-Free Screw Compressor، روغن به محفظه تراکم وارد نمیشود.
در نتیجه، مسیر گاز یا هوای فشرده از تماس مستقیم با روغن سیستم تراکم جدا است.
در این طراحی، برای کنترل فاصلهها، دما و روانکاری بخشهای خارج از محفظه تراکم، از راهکارهای مهندسی متفاوتی استفاده میشود.
کمپرسورهای بدون روغن در کاربردهایی که کیفیت هوای فشرده یا گاز فرآیندی اهمیت بالایی دارد، مورد استفاده قرار میگیرند؛ از جمله برخی کاربردهای:
- صنایع دارویی
- صنایع غذایی
- تجهیزات پزشکی
- تولید نیمههادی
- فرآیندهای حساس صنعتی
البته Oil-Free بودن کمپرسور به معنی بینیاز بودن کل دستگاه از روغن نیست؛ ممکن است بخشهایی مانند یاتاقانها یا سیستمهای محرک همچنان نیازمند روانکاری باشند.
کمپرسور اسکرو تکمرحلهای و چندمرحلهای
کمپرسورهای اسکرو میتوانند بر اساس فشار موردنیاز و طراحی فرآیند به صورت تکمرحلهای یا چندمرحلهای ساخته شوند.
کمپرسور تکمرحلهای
در یک مرحله، گاز از فشار ورودی به فشار خروجی موردنظر میرسد.
این ساختار برای بسیاری از کاربردهای متداول هوای فشرده مناسب است.
کمپرسور چندمرحلهای
در کاربردهایی که فشار نهایی بالاتر یا شرایط فرآیندی خاصی موردنیاز باشد، ممکن است از طراحی چندمرحلهای استفاده شود.
در چنین سیستمهایی، کنترل دما و مدیریت فرآیند تراکم اهمیت بیشتری پیدا میکند.
کمپرسور اسکرو در چه صنایعی استفاده میشود؟
کمپرسور اسکرو به دلیل توانایی کارکرد پیوسته و تولید جریان نسبتاً یکنواخت، در طیف گستردهای از صنایع مورد استفاده قرار میگیرد.
صنایع تولیدی
در خطوط تولید کارخانهها، هوای فشرده برای تجهیزات پنوماتیک، شیرها، ابزارهای بادی و سیستمهای اتوماسیون استفاده میشود.
نفت و گاز
در برخی واحدهای نفت و گاز، کمپرسورها برای تأمین گاز فرآیندی، ابزار دقیق، سرویسهای جانبی و کاربردهای مشخص فرآیندی مورد استفاده قرار میگیرند.
نوع کمپرسور باید بر اساس ماهیت گاز، فشار، دبی، ترکیب گاز و الزامات فرآیند انتخاب شود.
پتروشیمی و پالایشگاه
در واحدهای پتروشیمی و پالایشگاهی، کمپرسور بخشی از زنجیره تجهیزات فرآیندی است و انتخاب آن باید بر اساس شرایط واقعی فرآیند انجام شود.
صنایع غذایی و دارویی
در این صنایع، کیفیت هوای فشرده اهمیت زیادی دارد. در کاربردهای حساس ممکن است کمپرسور بدون روغن یا سیستم تصفیه هوای مناسب موردنیاز باشد.
صنایع شیمیایی
کمپرسورهای اسکرو میتوانند در برخی فرآیندهای شیمیایی و تأمین گاز یا هوای فشرده مورد استفاده قرار گیرند، مشروط بر اینکه جنس قطعات، آببندی و شرایط عملیاتی با گاز فرآیندی سازگار باشد.
مزایای کمپرسور اسکرو
کمپرسور اسکرو در بسیاری از کاربردهای صنعتی مزایای مهمی دارد.
۱. جریان خروجی یکنواخت
فرآیند تراکم پیوسته باعث میشود جریان خروجی نسبت به کمپرسورهای رفتوبرگشتی یکنواختتر باشد.
۲. قابلیت کارکرد مداوم
یکی از مهمترین مزایای کمپرسور اسکرو، قابلیت استفاده در کاربردهایی است که به تأمین مداوم گاز یا هوای فشرده نیاز دارند.
۳. لرزش کمتر
به دلیل حرکت چرخشی روتورها و نبود حرکت رفتوبرگشتی پیستون، در طراحی مناسب میتوان به ارتعاشات مکانیکی نسبتاً پایینتری دست یافت.
۴. ابعاد نسبتاً فشرده
کمپرسورهای اسکرو برای ظرفیت مشخص میتوانند ساختار فشردهای داشته باشند و به همین دلیل در بسیاری از کارخانهها گزینه مناسبی برای سیستم هوای فشرده هستند.
۵. امکان کنترل ظرفیت
در بسیاری از کمپرسورهای اسکرو میتوان ظرفیت تولید را با روشهای مختلف کنترلی، از جمله کنترل دور یا سیستمهای تنظیم ظرفیت، با نیاز مصرفکننده تطبیق داد.
معایب کمپرسور اسکرو
در کنار مزایا، کمپرسور اسکرو محدودیتهایی نیز دارد.
- ساخت روتورها و پوسته به دقت بالایی نیاز دارد.
- تعمیر و بازسازی Air End نیازمند تجهیزات و تخصص مناسب است.
- کیفیت روغن در مدلهای روغنی اهمیت زیادی دارد.
- خرابی یاتاقانها یا روتورها میتواند هزینه تعمیر قابلتوجهی ایجاد کند.
- در کاربردهای حساس باید کیفیت هوای خروجی و سیستم جداسازی و تصفیه بهدقت بررسی شود.
- انتخاب نامناسب ظرفیت کمپرسور میتواند باعث افزایش مصرف انرژی و کاهش راندمان سیستم شود.
بنابراین صرفاً انتخاب کمپرسوری با فشار خروجی بالاتر همیشه به معنی انتخاب بهتر نیست.
تفاوت کمپرسور اسکرو و کمپرسور رفتوبرگشتی
یکی از سؤالات رایج در زمان انتخاب کمپرسور، مقایسه مدل اسکرو با کمپرسور رفتوبرگشتی است.
| ویژگی | کمپرسور اسکرو | کمپرسور رفتوبرگشتی |
|---|---|---|
| نوع تراکم | جابجایی مثبت چرخشی | جابجایی مثبت رفتوبرگشتی |
| مکانیزم اصلی | روتورهای مارپیچی | پیستون و سیلندر |
| جریان خروجی | نسبتاً یکنواخت | پالسیتر |
| حرکت اصلی | چرخشی | رفتوبرگشتی |
| قابلیت کار مداوم | بسیار مناسب | وابسته به طراحی و شرایط |
| ارتعاش | معمولاً کمتر | معمولاً بیشتر |
| نگهداری | وابسته به وضعیت Air End، روغن و یاتاقانها | وابسته به پیستون، رینگ، سوپاپها و سیلندر |
| کاربرد متداول | هوای فشرده و برخی فرآیندهای صنعتی | فشارهای بالا و کاربردهای متنوع فرآیندی |
البته این جدول یک مقایسه عمومی است و انتخاب نهایی باید بر اساس شرایط واقعی فرآیند انجام شود.
تفاوت کمپرسور اسکرو و سانتریفیوژ
کمپرسور اسکرو و کمپرسور سانتریفیوژ از نظر اصول عملکرد تفاوت اساسی دارند.
کمپرسور اسکرو یک کمپرسور جابجایی مثبت است، در حالی که کمپرسور سانتریفیوژ یک کمپرسور دینامیکی است.
در کمپرسور اسکرو، گاز در فضاهای بین روتورها محبوس شده و با کاهش حجم متراکم میشود.
در کمپرسور سانتریفیوژ، ابتدا سرعت گاز افزایش پیدا میکند و سپس بخشی از انرژی جنبشی آن به انرژی فشاری تبدیل میشود.
بنابراین هنگام انتخاب بین این دو، پارامترهایی مانند دبی، فشار، نسبت تراکم، نوع گاز، شرایط فرآیندی و الگوی مصرف باید بررسی شوند.
مهمترین پارامترهای انتخاب کمپرسور اسکرو
انتخاب کمپرسور اسکرو صرفاً بر اساس فشار خروجی انجام نمیشود.
مهمترین پارامترهایی که باید بررسی شوند عبارتاند از:
دبی موردنیاز
میزان گاز یا هوای موردنیاز سیستم باید مشخص باشد.
انتخاب ظرفیت بسیار بالاتر از نیاز واقعی میتواند باعث افزایش هزینه سرمایهگذاری و مصرف انرژی شود.
فشار مکش و تخلیه
فشار ورودی و فشار خروجی موردنیاز باید مشخص شوند.
برای محاسبات مهندسی، فشار مطلق اهمیت دارد و نسبت فشار معمولاً از رابطه زیر به دست میآید:
Pressure Ratio = Absolute Discharge Pressure / Absolute Suction Pressure
نوع گاز
برای هوای فشرده، گاز طبیعی، گازهای فرآیندی یا سایر گازها، طراحی کمپرسور میتواند کاملاً متفاوت باشد.
ترکیب گاز، وزن مولکولی، دما، رطوبت و وجود ناخالصیها باید بررسی شوند.
دمای ورودی
دمای گاز ورودی بر چگالی، توان موردنیاز و شرایط کاری کمپرسور تأثیر دارد.
دمای خروجی
در فرآیند تراکم، دمای گاز افزایش پیدا میکند. بنابراین طراحی سیستم خنککاری و محدودیتهای دمایی
