کمپرسور سانتریفیوژ چیست؟ بررسی عملکرد، اجزا، انواع و کاربرد
کمپرسور سانتریفیوژ (Centrifugal Compressor) یکی از انواع مهم کمپرسورهای دینامیکی است که برای افزایش فشار گاز با استفاده از انرژی جنبشی جریان به کار میرود. این نوع کمپرسور با استفاده از یک یا چند پروانه دوار، سرعت گاز را افزایش داده و سپس بخشی از انرژی سرعت گاز را به انرژی فشاری تبدیل میکند.
کمپرسورهای سانتریفیوژ به دلیل قابلیت کارکرد مداوم، ظرفیت جریان بالا و ساختار مناسب برای بسیاری از کاربردهای صنعتی، در صنایع نفت و گاز، پتروشیمی، پالایشگاهها، نیروگاهها و صنایع شیمیایی مورد استفاده قرار میگیرند.
انتخاب یک کمپرسور سانتریفیوژ مناسب به پارامترهایی مانند دبی گاز، فشار مکش و دهش، نسبت تراکم، ترکیب گاز، دمای کاری، سرعت دوران و شرایط فرآیندی وابسته است.
در این مقاله بررسی میکنیم که کمپرسور سانتریفیوژ چیست، چگونه کار میکند، چه اجزایی دارد، چه انواعی از آن وجود دارد و در چه شرایطی استفاده از آن مناسب است.
کمپرسور سانتریفیوژ چیست؟

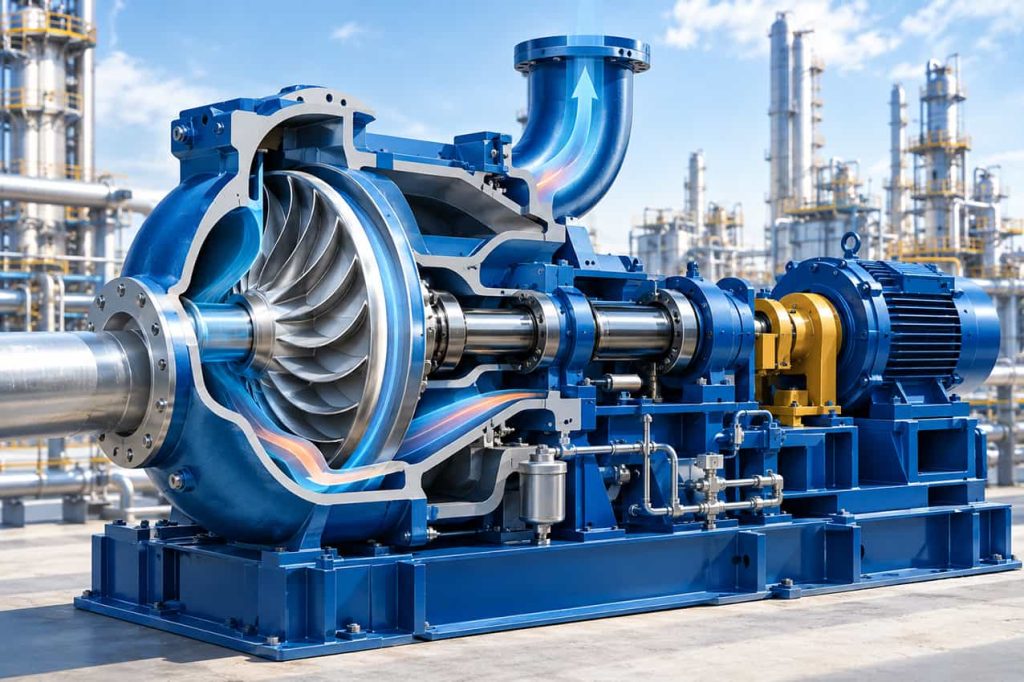

کمپرسور سانتریفیوژ یک کمپرسور دینامیکی است که با انتقال انرژی از یک پروانه دوار به گاز، باعث افزایش سرعت و سپس افزایش فشار گاز میشود.
در این کمپرسور، گاز وارد بخش مرکزی یا چشم پروانه شده و در اثر چرخش پروانه، انرژی دریافت میکند. گاز پس از خروج از پروانه با سرعت بالاتری حرکت میکند و سپس وارد دیفیوزر یا بخشهای ثابت مسیر جریان میشود.
در این بخش، سرعت گاز کاهش یافته و بخشی از انرژی جنبشی آن به فشار تبدیل میشود.
به همین دلیل، عملکرد کمپرسور سانتریفیوژ را میتوان به دو مرحله اصلی تقسیم کرد:
افزایش انرژی جنبشی گاز → تبدیل انرژی جنبشی به فشار
این اصل عملکرد، تفاوت مهم کمپرسور سانتریفیوژ با کمپرسورهای جابجایی مثبت مانند کمپرسور رفت و برگشتی و اسکرو است.
کمپرسور سانتریفیوژ چگونه کار میکند؟
فرآیند عملکرد کمپرسور سانتریفیوژ را میتوان به چند مرحله تقسیم کرد.
1. ورود گاز به کمپرسور
گاز فرآیندی از مسیر مکش وارد کمپرسور میشود و به سمت پروانه هدایت میشود.
شرایط گاز در ورودی، از جمله فشار، دما، دبی و ترکیب گاز، تأثیر مستقیمی بر عملکرد کمپرسور دارد.
2. ورود گاز به پروانه
گاز وارد بخش مرکزی پروانه میشود.
پروانه با سرعت بالا در حال چرخش است و انرژی مکانیکی را به گاز منتقل میکند.
3. افزایش سرعت گاز
چرخش پروانه باعث افزایش انرژی و سرعت جریان گاز میشود.
گاز در اثر نیروی گریز از مرکز و هندسه پروانه، به سمت محیط خارجی پروانه حرکت میکند.
4. ورود به دیفیوزر
گاز با سرعت بالا از پروانه خارج شده و وارد دیفیوزر میشود.
دیفیوزر با کاهش سرعت جریان، بخشی از انرژی جنبشی گاز را به انرژی فشاری تبدیل میکند.
5. خروج گاز با فشار بالاتر
پس از عبور گاز از دیفیوزر و سایر بخشهای ثابت کمپرسور، گاز با فشار بالاتر از کمپرسور خارج میشود.
در کمپرسورهای چندمرحلهای، این فرآیند میتواند در چند مرحله تکرار شود تا فشار مورد نیاز فرآیند حاصل شود.
اجزای اصلی کمپرسور سانتریفیوژ
کمپرسور سانتریفیوژ از مجموعهای از اجزای دوار و ثابت تشکیل شده است. طراحی دقیق این اجزا بر اساس ظرفیت، فشار، نوع گاز و شرایط عملیاتی تعیین میشود.
مهمترین اجزای کمپرسور سانتریفیوژ عبارتاند از:
پروانه کمپرسور
Impeller یکی از مهمترین اجزای کمپرسور سانتریفیوژ است.
پروانه انرژی مکانیکی را از شفت دریافت کرده و به گاز منتقل میکند.
طراحی هندسی پروانه تأثیر قابل توجهی بر ظرفیت، فشار، راندمان و محدوده عملکرد کمپرسور دارد.
شفت
شفت وظیفه انتقال توان مکانیکی از محرک به پروانهها را بر عهده دارد.
در کمپرسورهای چندمرحلهای، چندین پروانه میتوانند روی یک شفت قرار داشته باشند.
دیفیوزر
دیفیوزر در مسیر خروجی پروانه قرار میگیرد و وظیفه اصلی آن تبدیل بخشی از انرژی جنبشی گاز به فشار است.
طراحی صحیح دیفیوزر برای دستیابی به راندمان مناسب اهمیت زیادی دارد.
پوسته کمپرسور
پوسته یا Casing اجزای داخلی کمپرسور را در خود جای داده و مسیر جریان گاز را تشکیل میدهد.
پوسته باید بتواند فشار و دمای کاری و همچنین شرایط محیطی و فرآیندی مورد نظر را تحمل کند.
یاتاقانها
یاتاقانها وظیفه پشتیبانی از شفت و کنترل حرکت آن را بر عهده دارند.
در کمپرسورهای صنعتی، وضعیت یاتاقانها تأثیر مستقیمی بر ارتعاش، پایداری و قابلیت اطمینان دستگاه دارد.
سیستم آببندی
برای جلوگیری از خروج گاز فرآیندی از نقاط مختلف کمپرسور از سیستمهای آببندی استفاده میشود.
در کمپرسورهای صنعتی، نوع سیستم آببندی بر اساس نوع گاز، فشار، دما و الزامات ایمنی انتخاب میشود.
یکی از فناوریهای رایج در کمپرسورهای فرآیندی، Dry Gas Seal است.
سیستم روغنکاری
سیستم روغنکاری وظیفه تأمین روغن مورد نیاز یاتاقانها و سایر بخشهای مرتبط را بر عهده دارد.
کنترل فشار، دما و کیفیت روغن برای عملکرد مطمئن کمپرسور اهمیت زیادی دارد.
کمپرسور سانتریفیوژ چندمرحلهای چیست؟
در صورتی که یک مرحله تراکم نتواند فشار مورد نیاز فرآیند را تأمین کند، میتوان از چند مرحله تراکم استفاده کرد.
در کمپرسور سانتریفیوژ چندمرحلهای، چند پروانه یا Stage بهصورت متوالی روی یک شفت یا در آرایش مناسب داخل کمپرسور قرار میگیرند.
گاز پس از عبور از هر مرحله، فشار بیشتری پیدا میکند و در نهایت به فشار خروجی مورد نیاز میرسد.
در برخی طراحیها، برای کنترل دمای گاز و بهبود شرایط فرآیند از خنککاری بینمرحلهای استفاده میشود.
تعداد مراحل مورد نیاز به عواملی مانند:
- فشار مکش
- فشار دهش
- نسبت تراکم
- نوع گاز
- دمای کاری
- ظرفیت
- طراحی آیرودینامیکی
وابسته است.
انواع کمپرسور سانتریفیوژ
کمپرسورهای سانتریفیوژ را میتوان از جنبههای مختلف دستهبندی کرد.
کمپرسور سانتریفیوژ تکمرحلهای
در این نوع کمپرسور، افزایش فشار عمدتاً در یک مرحله انجام میشود.
این ساختار برای کاربردهایی که فشار خروجی مورد نیاز در محدوده عملکرد یک Stage قرار دارد، مناسب است.
کمپرسور سانتریفیوژ چندمرحلهای
در این نوع، چند مرحله تراکم پشت سر هم قرار میگیرند.
کمپرسورهای چندمرحلهای برای کاربردهایی که نیاز به افزایش فشار بیشتری دارند، کاربرد گستردهای دارند.
کمپرسور سانتریفیوژ یکمحوره
در طراحی Single Shaft، چندین مرحله کمپرسور روی یک محور مشترک قرار میگیرند.
این ساختار در بسیاری از کمپرسورهای فرآیندی مورد استفاده قرار میگیرد.
کمپرسور سانتریفیوژ چندمحوره
در برخی کاربردهای خاص، مراحل مختلف کمپرسور روی محورهای جداگانه طراحی میشوند.
این معماری میتواند امکان انعطافپذیری بیشتری در طراحی و تطبیق با شرایط فرآیندی ایجاد کند.
کمپرسور سانتریفیوژ چه کاربردهایی دارد؟
کمپرسورهای سانتریفیوژ معمولاً در کاربردهایی مورد استفاده قرار میگیرند که به جریان پیوسته و ظرفیت بالای گاز نیاز است.
صنعت نفت و گاز
یکی از مهمترین حوزههای استفاده از کمپرسور سانتریفیوژ، صنعت نفت و گاز است.
برخی از کاربردها عبارتاند از:
- فشردهسازی گاز طبیعی
- انتقال گاز
- تقویت فشار خطوط
- فرآورش گاز
- تزریق گاز
- Compression Station
- فرآیندهای مرتبط با گازهای هیدروکربنی
صنعت پتروشیمی
کمپرسورهای سانتریفیوژ در بسیاری از واحدهای پتروشیمی برای فشردهسازی گازهای فرآیندی استفاده میشوند.
در این کاربردها، مشخصات گاز، شرایط فرآیندی و قابلیت اطمینان تجهیز اهمیت بسیار زیادی دارند.
پالایشگاه
در پالایشگاهها، کمپرسورهای سانتریفیوژ میتوانند در واحدهای مختلف فرآیندی برای فشردهسازی گاز مورد استفاده قرار گیرند.
نیروگاهها
کمپرسورهای سانتریفیوژ در برخی سیستمهای نیروگاهی و توربوماشینری نیز کاربرد دارند.
مزایای کمپرسور سانتریفیوژ
کمپرسور سانتریفیوژ در شرایط مناسب میتواند مزایای متعددی داشته باشد.
ظرفیت جریان بالا
این کمپرسورها برای جابهجایی حجم زیادی از گاز مناسب هستند.
جریان نسبتاً پیوسته
برخلاف برخی کمپرسورهای رفت و برگشتی، جریان خروجی کمپرسور سانتریفیوژ ذاتاً بر پایه فرآیند دینامیکی و پیوسته است.
ساختار مناسب برای کاربردهای با سرعت بالا
کمپرسورهای سانتریفیوژ برای کار در سرعتهای بالا طراحی میشوند و در بسیاری از کاربردهای صنعتی میتوانند عملکرد مناسبی داشته باشند.
امکان استفاده در چند مرحله
با استفاده از چند Stage میتوان به افزایش فشار بیشتری دست پیدا کرد.
مناسب برای بسیاری از فرآیندهای صنعتی
این کمپرسورها در صنایع مختلف و بهخصوص در واحدهای فرآیندی کاربرد گستردهای دارند.
معایب کمپرسور سانتریفیوژ
کمپرسور سانتریفیوژ برای تمام کاربردها مناسب نیست و محدودیتهایی نیز دارد.
برخی از مهمترین موارد عبارتاند از:
- حساسیت عملکرد به شرایط جریان
- وابستگی عملکرد به محدوده کاری آیرودینامیکی
- حساسیت به تغییرات شدید دبی
- نیاز به طراحی و کنترل دقیق
- حساسیت به پدیدههایی مانند Surge
- پیچیدگی بالای طراحی در برخی کاربردهای فرآیندی
به همین دلیل انتخاب کمپرسور باید بر اساس شرایط واقعی پروژه انجام شود.
Surge در کمپرسور سانتریفیوژ چیست؟
Surge یکی از مهمترین پدیدههای ناپایدار در کمپرسورهای سانتریفیوژ است.
این پدیده معمولاً زمانی رخ میدهد که کمپرسور در شرایطی خارج از محدوده پایدار عملکرد خود قرار بگیرد و دبی عبوری از کمپرسور بیش از حد کاهش پیدا کند.
در شرایط Surge ممکن است نوسان شدید جریان، تغییرات فشار، لرزش و بارهای نامطلوب ایجاد شود.
تداوم این شرایط میتواند به اجزای کمپرسور آسیب وارد کند.
به همین دلیل، در بسیاری از کمپرسورهای صنعتی از سیستم کنترل Anti-Surge استفاده میشود.
سیستم Anti-Surge با کنترل شرایط عملکرد کمپرسور تلاش میکند دستگاه را در محدوده پایدار نگه دارد.
Choke در کمپرسور سانتریفیوژ چیست؟
Choke یا محدودیت جریان یکی دیگر از شرایط مهم عملکرد کمپرسور است.
در شرایطی که جریان از محدوده طراحی آیرودینامیکی عبور کند، ممکن است محدودیتهایی در افزایش بیشتر جریان ایجاد شود و عملکرد کمپرسور از شرایط مطلوب فاصله بگیرد.
به همین دلیل، محدوده عملکرد کمپرسور باید بر اساس منحنی عملکرد و شرایط فرآیندی مورد بررسی قرار گیرد.
منحنی عملکرد کمپرسور سانتریفیوژ
یکی از ابزارهای مهم برای بررسی عملکرد کمپرسور سانتریفیوژ، Performance Curve یا منحنی عملکرد است.
این منحنی ارتباط بین پارامترهایی مانند:
- دبی
- فشار
- Head
- راندمان
- سرعت
- توان
را در شرایط مختلف نشان میدهد.
مهندسان با استفاده از منحنی عملکرد بررسی میکنند که کمپرسور در نقطه کاری مورد نظر چه عملکردی خواهد داشت.
نقطه کاری باید در محدودهای قرار داشته باشد که کمپرسور بتواند با پایداری و راندمان مناسب کار کند.
پارامترهای مهم در انتخاب کمپرسور سانتریفیوژ
انتخاب کمپرسور سانتریفیوژ یک فرآیند تخصصی است و باید بر اساس اطلاعات واقعی پروژه انجام شود.
مهمترین پارامترها عبارتاند از:
دبی گاز
مقدار جریان گاز یکی از اولین پارامترهای مورد نیاز برای انتخاب کمپرسور است.
فشار مکش
فشار گاز در ورودی کمپرسور باید مشخص باشد.
فشار دهش
فشار مورد نیاز در خروجی نیز باید بر اساس نیاز فرآیند تعیین شود.
نسبت تراکم
نسبت فشار خروجی به فشار ورودی یکی از پارامترهای کلیدی طراحی و انتخاب کمپرسور است.
ترکیب گاز
ترکیب گاز میتواند روی چگالی، خواص ترمودینامیکی، انتخاب متریال و عملکرد آیرودینامیکی کمپرسور تأثیر بگذارد.
دمای گاز
دمای ورودی و شرایط دمایی فرآیند باید در انتخاب و طراحی کمپرسور لحاظ شود.
وزن مولکولی گاز
وزن مولکولی گاز یکی از پارامترهای مهم در محاسبات عملکرد کمپرسور سانتریفیوژ است.
شرایط عملیاتی
تغییرات دبی، فشار و دما در طول بهرهبرداری باید در انتخاب کمپرسور در نظر گرفته شود.
تفاوت کمپرسور سانتریفیوژ و رفت و برگشتی
کمپرسور سانتریفیوژ و کمپرسور رفت و برگشتی هر دو برای افزایش فشار گاز استفاده میشوند، اما اصول عملکرد و ویژگیهای آنها متفاوت است.
| ویژگی | کمپرسور سانتریفیوژ | کمپرسور رفت و برگشتی |
|---|---|---|
| نوع | دینامیکی | جابجایی مثبت |
| روش تراکم | انتقال انرژی به جریان و تبدیل انرژی سرعت به فشار | کاهش حجم گاز |
| جریان | پیوسته | ذاتاً پالسی |
| مناسب برای | دبیهای بالا در محدوده طراحی | کاربردهای مختلف، بهویژه فشارهای بالا در محدوده طراحی |
| اجزای اصلی | پروانه، شفت، دیفیوزر | سیلندر، پیستون، شیر، میلپیستون |
| سرعت دوران | معمولاً بالا | معمولاً پایینتر |
| حساسیت به Surge | دارد | به این پدیده به شکل کمپرسورهای دینامیکی دچار نمیشود |
انتخاب میان این دو نوع کمپرسور باید بر اساس شرایط فرآیندی و نیاز پروژه انجام شود.
کمپرسور سانتریفیوژ بهتر است یا رفت و برگشتی؟
پاسخ این سؤال به شرایط پروژه بستگی دارد و نمیتوان یک نوع را بهعنوان گزینه بهتر برای تمام کاربردها معرفی کرد.
اگر پروژه به دبی بالای گاز و جریان پیوسته نیاز داشته باشد، کمپرسور سانتریفیوژ میتواند گزینه مناسبی باشد.
در مقابل، در برخی کاربردهایی که به فشار بالا و ظرفیت مشخص نیاز دارند، کمپرسور رفت و برگشتی میتواند انتخاب مناسبتری باشد.
برای انتخاب دقیق، باید حداقل دبی، فشار مکش، فشار دهش، نوع گاز، دمای کاری و محدوده تغییرات بار مشخص شود.
نگهداری کمپرسور سانتریفیوژ
نگهداری مناسب کمپرسور نقش مهمی در افزایش قابلیت اطمینان و کاهش توقفهای ناخواسته دارد.
برخی از مهمترین موارد پایش و نگهداری عبارتاند از:
- کنترل لرزش
- پایش دما
- کنترل فشار مکش و دهش
- بررسی عملکرد یاتاقانها
- کنترل سیستم روغنکاری
- بررسی سیستم آببندی
- پایش وضعیت شفت
- بررسی عملکرد سیستم Anti-Surge
- بررسی شرایط پروانهها
- کنترل تغییرات عملکرد کمپرسور
پایش روند تغییرات پارامترهای عملیاتی میتواند به شناسایی زودهنگام مشکلات کمک کند.
خرابیهای رایج کمپرسور سانتریفیوژ
برخی مشکلات رایج در کمپرسورهای سانتریفیوژ عبارتاند از:
افزایش لرزش
میتواند با مشکلاتی مانند عدم بالانس، مشکلات یاتاقان، شرایط روتوردینامیکی یا سایر عوامل مرتبط باشد.
افزایش دما
افزایش غیرعادی دما میتواند ناشی از مشکلات روغنکاری، شرایط فرآیندی یا عملکرد نامناسب بخشهای مختلف باشد.
کاهش ظرفیت
کاهش ظرفیت ممکن است به تغییر شرایط فرآیندی، مشکلات آیرودینامیکی یا سایر عوامل مرتبط باشد.
نشتی گاز
نشتی میتواند در سیستمهای آببندی یا نقاط مختلف مسیر فرآیندی رخ دهد.
کاهش راندمان
فرسایش، رسوب، تغییر شرایط گاز یا مشکلات طراحی و بهرهبرداری میتوانند بر عملکرد کمپرسور تأثیر بگذارند.
نزدیک شدن به محدوده Surge
کارکرد خارج از محدوده پایدار میتواند خطر آسیب به کمپرسور را افزایش دهد.
نقش قطعات و تعمیرات در عملکرد کمپرسور سانتریفیوژ
عملکرد کمپرسور تنها به طراحی اولیه آن وابسته نیست. کیفیت، وضعیت و دقت ساخت قطعات نیز تأثیر زیادی بر عملکرد و قابلیت اطمینان تجهیز دارد.
قطعاتی مانند:
- پروانه
- شفت
- دیفیوزر
- یاتاقان
- سیل
- اجزای آببندی
- کوپلینگ
باید متناسب با شرایط کاری و مشخصات طراحی انتخاب و نگهداری شوند.
در فرآیند تعمیر یا بازسازی نیز کنترل ابعادی، بالانس، وضعیت سطوح، تلرانسها و شرایط متریال قطعات اهمیت زیادی دارد.
چه زمانی کمپرسور سانتریفیوژ انتخاب مناسبی است؟
کمپرسور سانتریفیوژ معمولاً زمانی مورد توجه قرار میگیرد که پروژه به مواردی مانند:
- دبی بالای گاز
- جریان نسبتاً پیوسته
- عملکرد مداوم
- فضای مناسب برای نصب تجهیزات دوار
- فشار خروجی متناسب با محدوده عملکرد کمپرسور
- قابلیت اطمینان مناسب
نیاز داشته باشد.
البته تصمیم نهایی باید بر اساس محاسبات مهندسی و مشخصات واقعی فرآیند انجام شود.
جمعبندی
کمپرسور سانتریفیوژ یکی از مهمترین انواع کمپرسورهای دینامیکی است که با انتقال انرژی به گاز و تبدیل بخشی از انرژی جنبشی آن به فشار، باعث افزایش فشار گاز میشود.
این کمپرسورها بهخصوص در کاربردهای دارای دبی بالا و جریان پیوسته در صنایعی مانند نفت و گاز، پتروشیمی، پالایشگاه و نیروگاه مورد استفاده قرار میگیرند.
پروانه، شفت، دیفیوزر، پوسته، یاتاقانها و سیستم آببندی از اجزای مهم کمپرسور سانتریفیوژ هستند و عملکرد صحیح هر یک از آنها در قابلیت اطمینان دستگاه نقش دارد.
انتخاب کمپرسور سانتریفیوژ باید بر اساس مجموعهای از پارامترها شامل دبی، فشار مکش، فشار دهش، نسبت تراکم، ترکیب گاز، وزن مولکولی، دما و شرایط عملیاتی انجام شود.
همچنین کنترل پدیدههایی مانند Surge و پایش مستمر وضعیت کمپرسور از عوامل مهم در بهرهبرداری ایمن و مطمئن از این تجهیزات هستند.
سوالات متداول درباره کمپرسور سانتریفیوژ
کمپرسور سانتریفیوژ چیست؟
کمپرسور سانتریفیوژ نوعی کمپرسور دینامیکی است که با انتقال انرژی از پروانه دوار به گاز، سرعت گاز را افزایش داده و سپس بخشی از انرژی سرعت را به فشار تبدیل میکند.
کمپرسور سانتریفیوژ چگونه کار میکند؟
گاز وارد پروانه میشود و در اثر چرخش پروانه انرژی دریافت میکند. سپس با عبور از دیفیوزر، بخشی از انرژی جنبشی گاز به فشار تبدیل میشود و گاز با فشار بالاتر از کمپرسور خارج میشود.
مهمترین اجزای کمپرسور سانتریفیوژ چیست؟
پروانه، شفت، دیفیوزر، پوسته، یاتاقانها، سیستم آببندی و سیستم روغنکاری از اجزای مهم کمپرسور سانتریفیوژ هستند.
کمپرسور سانتریفیوژ در چه صنایعی استفاده میشود؟
این کمپرسورها در صنایع نفت و گاز، پتروشیمی، پالایشگاه، نیروگاه و صنایع شیمیایی و فرآیندی کاربرد دارند.
Surge در کمپرسور سانتریفیوژ چیست؟
Surge یک وضعیت ناپایدار آیرودینامیکی است که معمولاً در دبیهای پایین و خارج شدن کمپرسور از محدوده عملکرد پایدار رخ میدهد و میتواند باعث نوسان جریان، تغییرات فشار و لرزش شود.
کمپرسور سانتریفیوژ بهتر است یا رفت و برگشتی؟
هیچکدام بهصورت مطلق بهتر نیستند. انتخاب به دبی، فشار، نوع گاز، نسبت تراکم و شرایط عملیاتی پروژه بستگی دارد.
کمپرسور سانتریفیوژ چندمرحلهای چیست؟
کمپرسور چندمرحلهای از چند مرحله تراکم تشکیل شده و برای دستیابی به افزایش فشار بیشتر، گاز را بهصورت متوالی از چند Stage عبور میدهد.
مهمترین پارامترهای انتخاب کمپرسور سانتریفیوژ چیست؟
دبی، فشار مکش، فشار دهش، نسبت تراکم، ترکیب گاز، وزن مولکولی، دما، سرعت و محدوده تغییرات شرایط عملیاتی از مهمترین پارامترهای انتخاب هستند.
